Транспортабельна модульна котельна установка ТМКУ

Транспортабельна модульна котельна установка ТМКУ

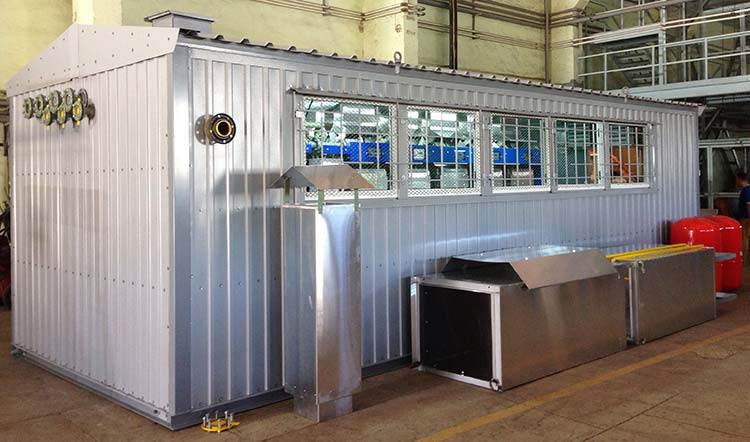

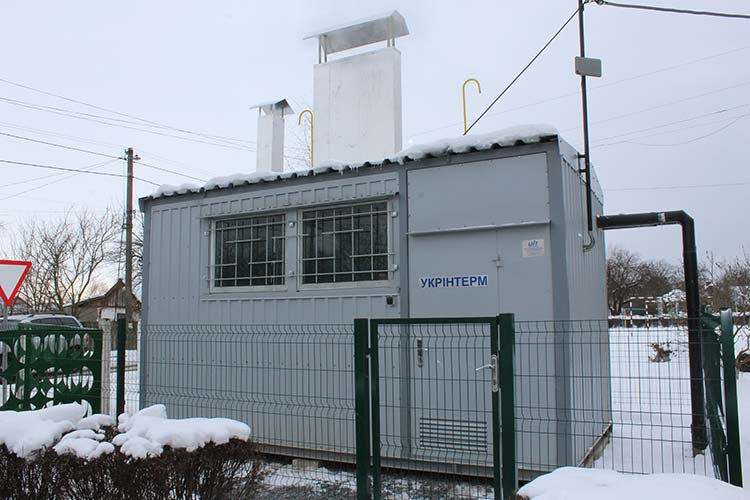

Транспортабельні модульні котельні установки системи "Укрінтерм" (ТМКУ) застосовуються для теплопостачання та гарячого водопостачання виробничих, житлових та громадських будівель і споруд.

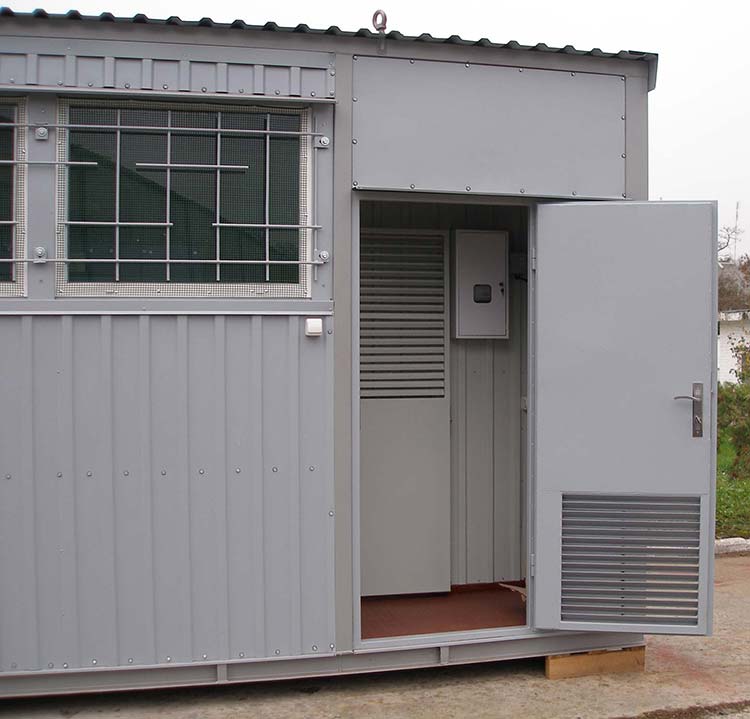

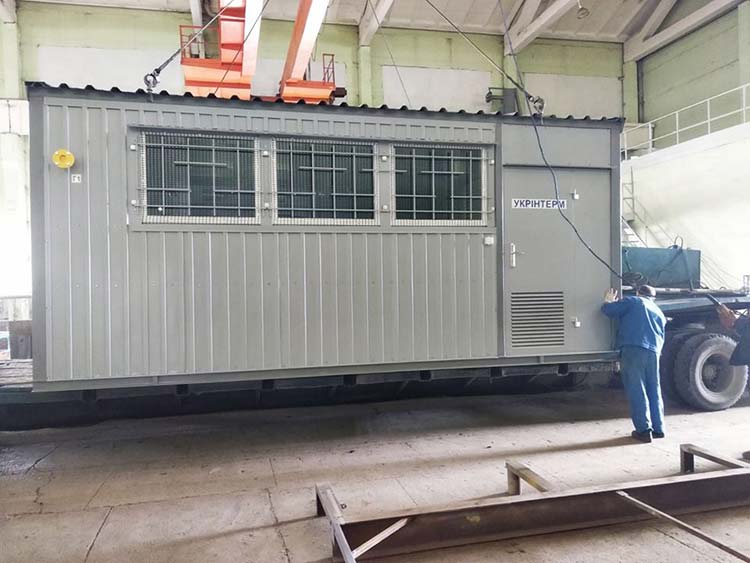

Виготовляються в контейнерах з габаритними розмірами, що дозволяють перевозити їх автомобільним транспортом, на базі нагрівальних модулів МН80еко, МН100еко і МН120еко.

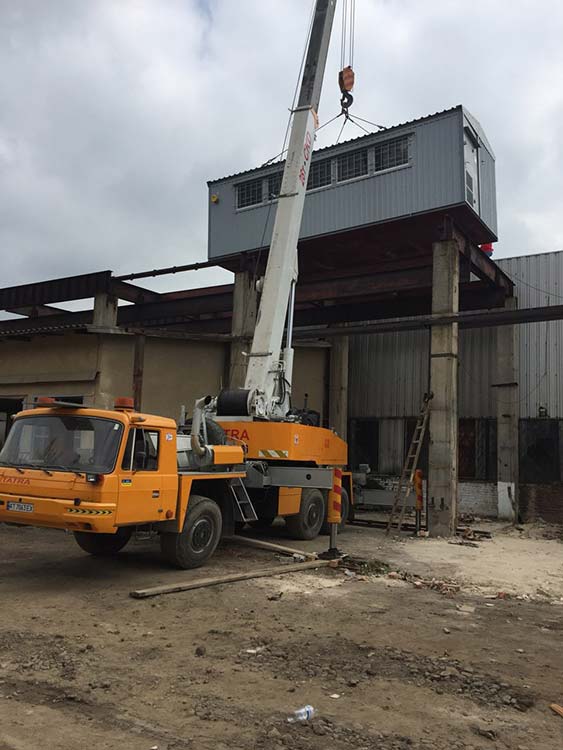

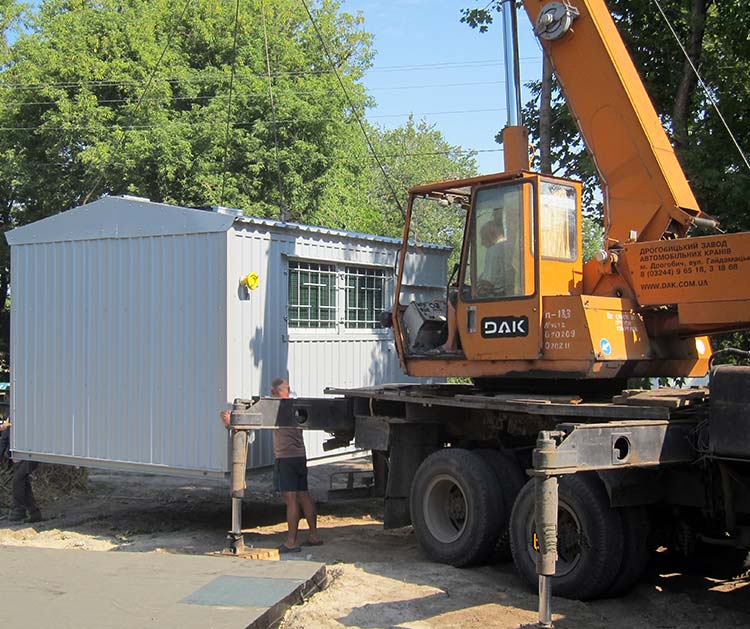

Після встановлення на місці експлуатації і підключення до водяних, газової та електричної мереж установка повністю готова до опалення і гарячого водопостачання.

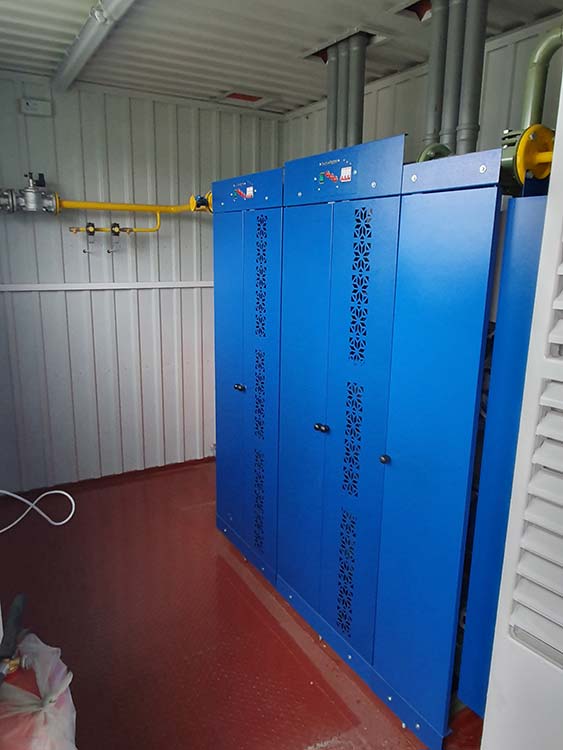

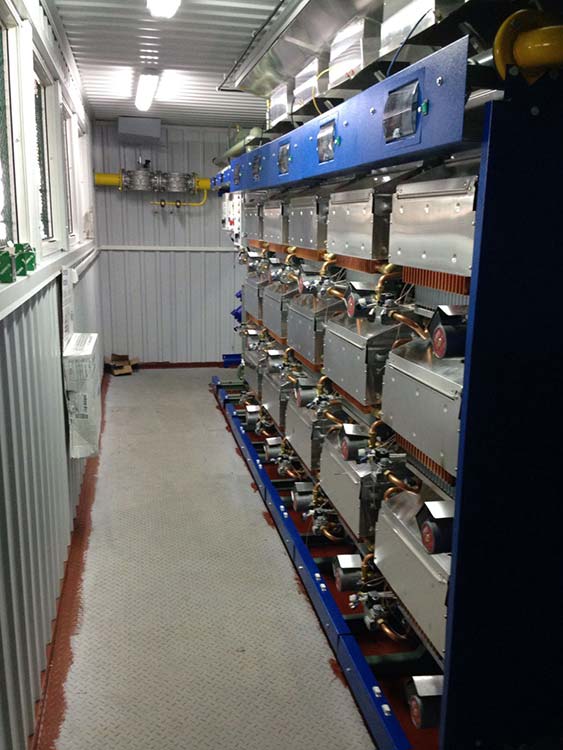

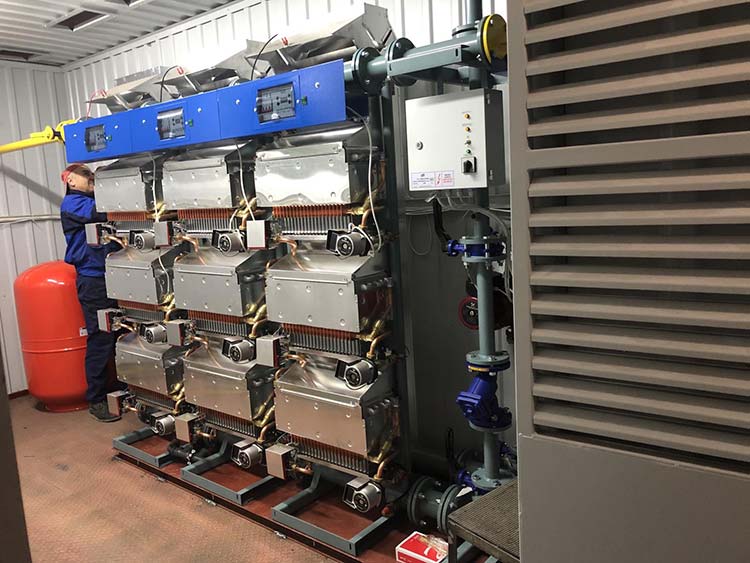

Установка може мати від двох до п'яти модулів нагріву, модуль-регулятор температури, модуль приготування гарячої води для споживання, комплекс пристроїв управління і сигналізації для забезпечення роботи в автоматичному режимі.

Транспортабельні котельні установки ТМКУ працюють на природному газі низького тиску згідно ДСТУ 5542 (номінальний тиск 1960 Па).

З 25.04.2013 р. діють зміни до технічних умов ТУ У 28.2-20016760-016:2005 "Установки котельні модульні транспортабельні системи "Укрінтерм", якими вводяться нові виконання установок.

Технічні характеристики

Назва параметру Од.
вимір.
Значення параметру для ТМКУ
160 200 240 360 480 600 720 840 960 1200 190
Номінальна теплова потужність кВт 174 200 260 390 520 650 780 910 1040 1300 198
Номінальна теплопродуктивність кВт 160 180 240 360 480 600 720 840 960 1200 170
Номінальний тиск газу Па 1960 1274,
1960
Номінальні витрати газу при t=20 ºС, атм.тиску 760 мм.рт.ст.,Qн.раб.=8000 кКал/м3 м3/год. 20,0 22,6 29,2 43,2 57,2 71,2 85,2 99,2 114 142,4 22,4
Коефіціент корисної дії % 92 86
Робочий тиск теплоносія МПа 0,6 0,2
Максимальна температура теплоносія град. C 95 90
Максимальна температура води в контурі ГВП град. C 55 -
Температура продуктів згоряння на виході з модулів нагріву, не меньше град.C 110
Характеристика електроживлення В/Гц 220/50
Максимальна електрична потужність кВт 5,0 5,5 6,0 6,5 7,0 7,5 8,0 -
Габаритні розміри, не більше:
- висота мм 3100
- ширина мм 2650 3400 2650
- довжина мм 5000 6000 6500 7000 7500 8000 8500 9000 5000
Маса, не більше кг 4300 4450 4600 4800 4800 5200 5600 6000 6400 7200 4500



Обладнання для ТМКУ

Назва обладнання Виробник, нормативний документ Кількість модулів або котлів для виконання ТМКУ:
160 200 240 360 480 600 720 840 960 1200 190
Модуль нагріву МН80еко Укрінтерм, ТУ У 20016760-005-2000,


ТУ У 29.7-20016760-017:2008
2 - - - - - - - - - -
або МН100еко - 2 - - - - - - - - -
або МН120еко - - 2 3 4 5 6 7 8 10 -
або МН240 - - - - 2 - 3 - 4 5 -
Модуль регулюючий Укрінтерм, ТУ У 20016760-001-99 1 -
Модуль приготування гарячої води Укрінтерм, ТУ У 20016760-002-99 1 -
Котел "Укрінтерм-95" Укрінтерм, ТУ У 20016760-013-2004 - 2

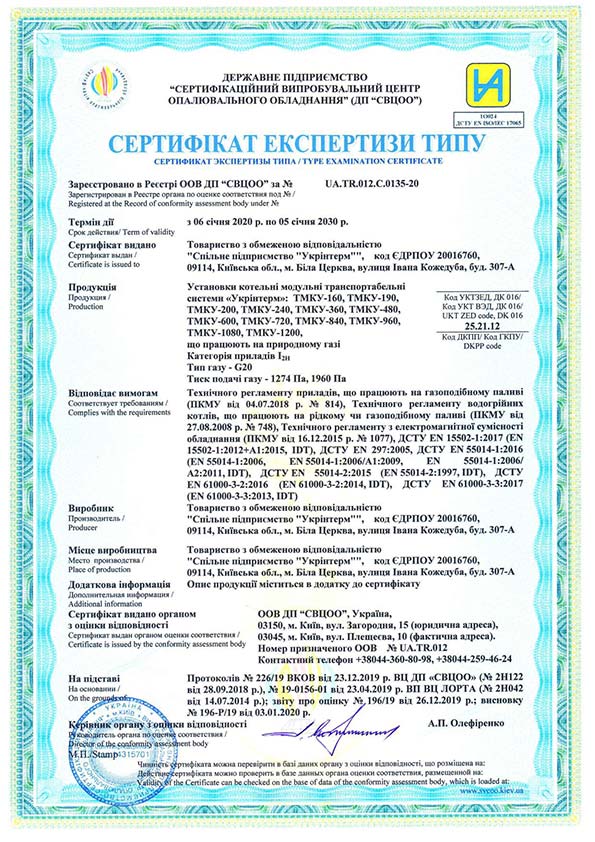

Сертифікати, патенти

Підбір обладнання

Для підбору обладнання на конкретний об'єкт, Вам необхідно заповнити опитувальний лист на модульну котельну установку системи "УКРІНТЕРМ".
Просимо вказувати свої точні координати, для того, щоб наші спеціалісти могли з Вами зв'язатися.
