Модулі нагріву МН

Модулі нагріву МН


Модулі нагріву — проточні безінерційні газові апарати (водонагрівачі) в шкафному виконанні, здійснюють нагрів води в системі опалення.

Випускаються модуля МН80еко, МН100еко и МН120еко (цифри в позначенні вказують номінальну теплопродуктивність).

В модулях нагріву серії МН еко використовується спеціальний пальник, новий теплообмінник, що дозволяє збільшити теплову потужність, коефіціент корисної дії, а також значно знизити викиди шкідливих речовин у зовнішнє середовище.

Котельне обладнання "Укрінтерм" працює на природньому газі низького тиску.

Увага! Нове обладнання!

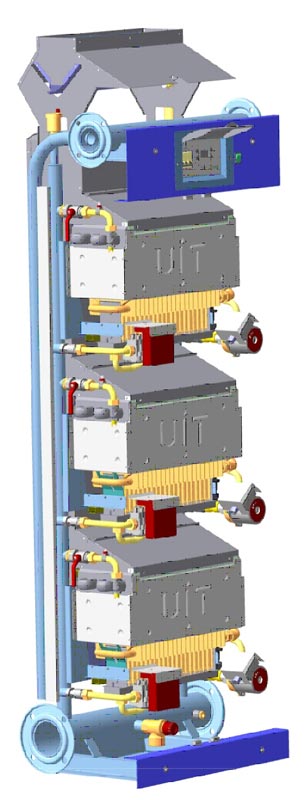

СП "Укрінтерм" приступає до виробництва нових модулів нагріву МН 120 Еко М з модуляційним газовим клапаном.


Причина розробки:

  1. Поліпшення якісного регулювання температури на виході модуля (модуляція від 24 кВт до 120 кВт)
  2. Підвищення надійності роботи модуля нагріву
  3. Можливість управління і зняття інформації дистанційно (провідна, безпровідна, Інтернет)


Переваги нового модуля нагріву МН 120 Еко М з модуляційних газовими клапанами:

  1. Підвищена надійність модуля: кожен нагрівальний елемент працює автономно Основні завдання "верхнього" блоку управління - це завдання уставки температури і індикація режиму роботи/аварії модуля При виході з ладу "верхнього" блоку модуль продовжує працювати за уставці, яка була заданна раніше
  2. За рахунок наявності модуляції пальника, модуль стабільніше працює при малих витратах теплоносія в колекторі і при високих температурах (90°С) на виході модуля.
  3. Контроль і регулювання температури здійснюється за "обратке" в колекторі з одночасним контролем температури "подання" з елементарного теплообмінника.
  4. Можливість доступу до управління блоками Honeywell дозволяє організувати управління і контроль модуля через різні існуючі канали зв'язку (Миколаїв, "Диспетчер-III")


Особливості впровадження модуля МН 120 Еко М з модуляційним газовим клапаном:

  • Необхідність зміни в існуючій конструкції модуля нагріву (установка датчиків температури на вході модуля, зміни конструкції газової трубки)
  • Розширення асортименту запасних частин (газовий клапан блок управління газовим клапаном)
  • Необхідність навчання персоналу роботі з новим інтерфейсом

Технічні характеристики

Назва параметру Одиниця виміру Значення для
МН80 еко МН100 еко МН120 еко
Номінальна теплопродуктивність кВт 80 100 120
Коефіціент корисної дії % 92
Тип газу - Природній
Номінальний тиск газу Па 1960
Максимальні витрати газу при t=20 °С, атм. тиску 760 мм рт. ст., Qн. р.= 8000 кКал/м3 куб.м./час 9,4 11,6 14,0
Максимальний робочий тиск теплоносія МПа (бар) 0,6 (6)
Максимальна температура теплоносія °C 95
Температура продуктів згорання на виході з модуля, не меньше> °C 110
Характеристика електроживлення В/Гц 220+10%-15%/50-1
Максимальна електрична потужність Вт 300 400 400
Вміст в продуктах згорання, не більше:
- оксиди вуглецю СО
- оксиди азоту NOx
мг/м3

40
20
Габаритні розміри:
- висота мм 1697 2200 2200
- ширина мм 711
- глибина мм 500
Маса, не більше кг 145 170 170

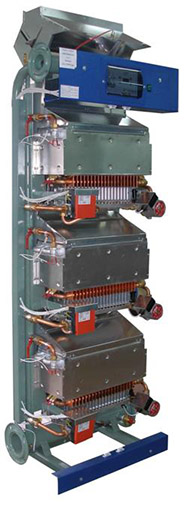

Модулі нагріву МН - конструкція
Презентаційний відеоролік

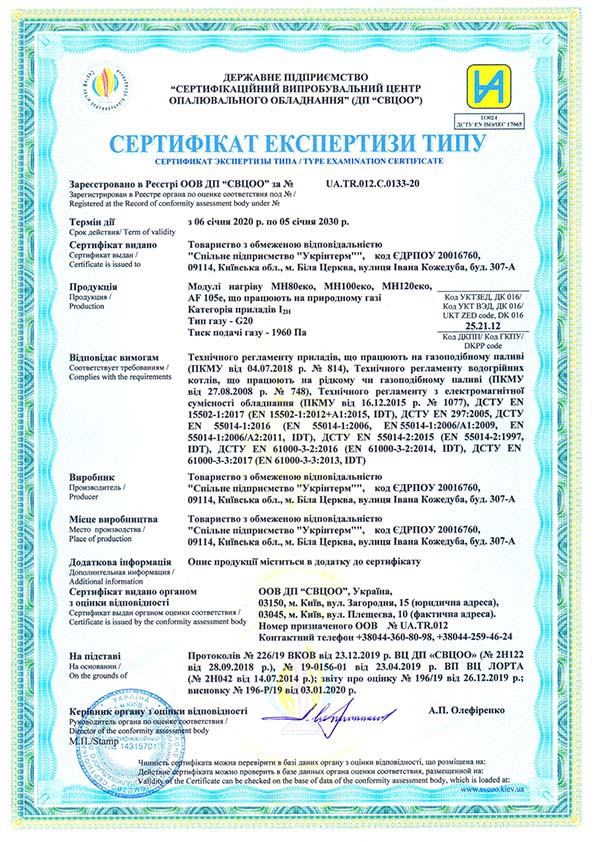

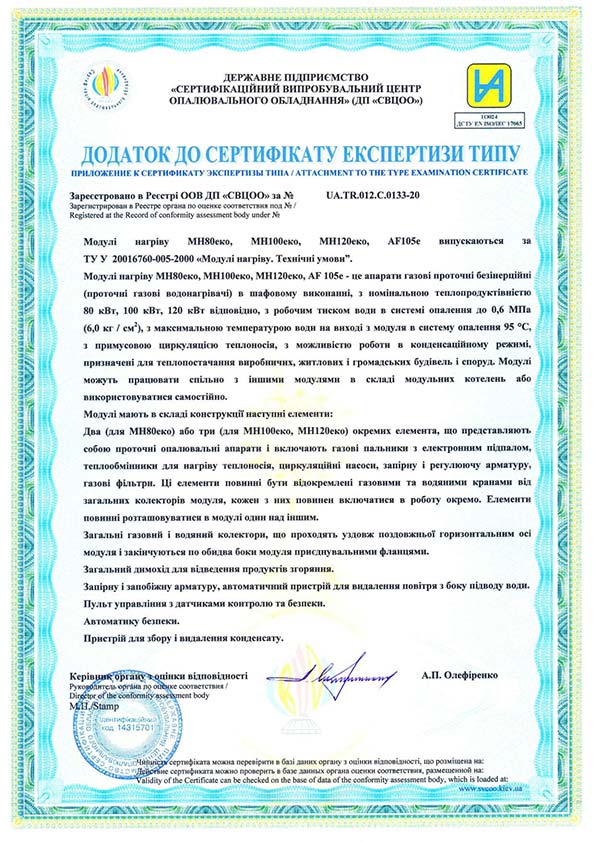

Сертифікати, патенти

Підбір обладнання

Для підбору обладнання на конкретний об'єкт, Вам необхідно заповнити опитувальний лист на модульну котельну установку системи "УКРІНТЕРМ".
Просимо вказувати свої точні координати, для того, щоб наші спеціалісти могли з Вами зв'язатися.

Рекламна продукція

Рекламний проспект Модулі нагріву МН еко

Паспорт Модулі нагріву МН Еко М
