Проект ТМКУ-1200


Представляємо корисну інформацію для спеціалістів - проект транспортабельної модульної котельної установки 1200 кВт (ТМКУ-1200).

Пояснювальна записка (ПЗ)
Водопостачання і водовідведення (ВК)
Автоматизація (АТМ)
Архітектурно-будівельна частина (АБ)
Блискавкозахист (БЗ)
Внутрішнє газопостачання (ГПВ)
Електротехнічні рішення (ЕТР)
Опалення, вентиляція (ОВ)
Тепло-механічні рішення котельні (ТМК)

Наданий проект ТМКУ1200 можна брати за основу при проектуванні ТМКУ 480-1200 кВт.
Перед початком проектування можна отримати консультацію і всі розділи в «dwg» форматі, звернувшись за консультацією до провідного інженера-консультанта (електронна пошта shemchuk@ukr.net).

Інноваційне обладнання "Укрінтерм"

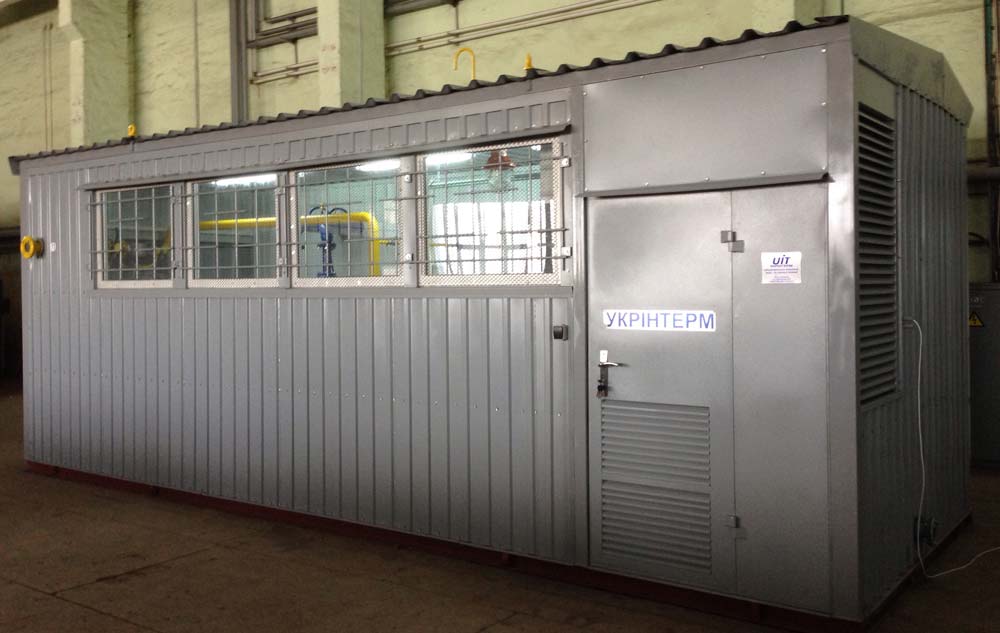

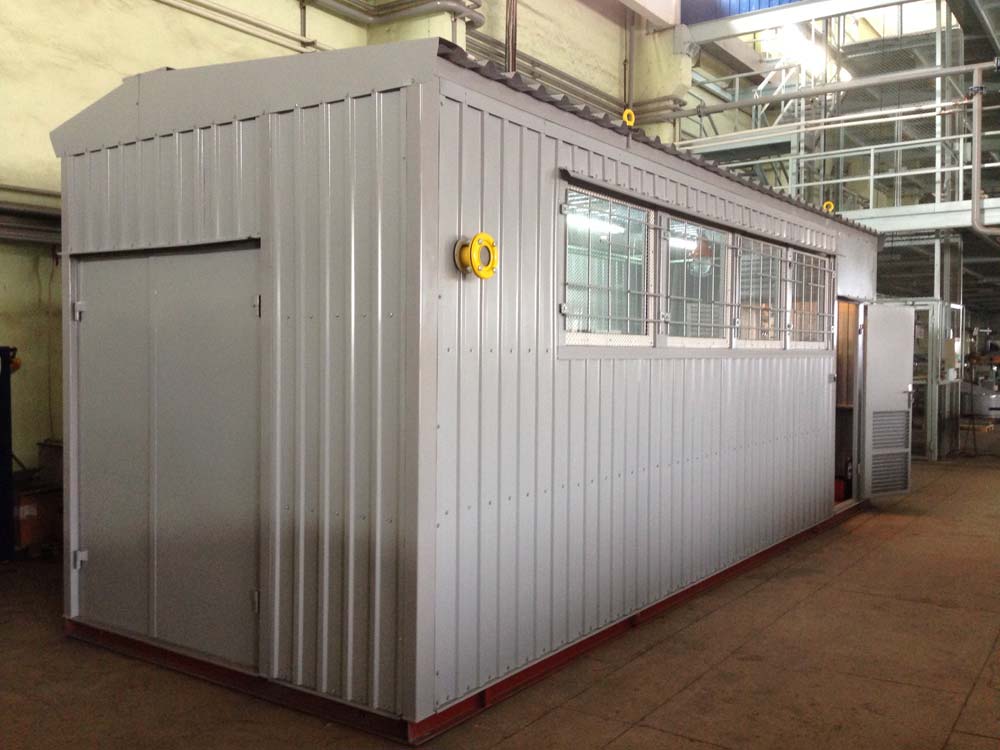

Транспортабельна модульна котельна установка системи «Укрінтерм» вироблена на базі конденсаційного котла Unical Modulex 900 та призначена для опалення (гарячого водопостачання) виробничих, житлових і громадських будівель і споруд. Установка повинна підключатися до систем теплопостачання відповідно до діючих будівельних норм.

Основні технічні характеристики:

Найменування параметра

Одиниця

вимірювання

Значення параметра

1 Номінальна теплова потужність, Q

кВт

900

2 Номінальна теплопродуктивність, P

кВт

864

3 Номінальний тиск газу

Па

1274; 1960

4 Номінальна витрата газу при t=20 °С, атмосферному тиску 760 мм.рт.ст., Qн.раб.,= 8000 кКал/м3

м3/год

91,36

5 Коефіцієнт корисної дії номінальний

- температурний режим 80/60 оС

- температурний режим 50/30 оС

%

98

106

6 Робочий тиск теплоносія, не більше

МПа

0,6

7 Максимальна температура теплоносія

°С

95

8 Діапазон регулювання температури теплоносія, від (не менше) – до (не більше)

°С

50 - 95

11 Температура продуктів згорання на виході

°С

46

12 Електрична потужність, не більше

кВт

6,0

13 Характеристика електроживлення (напруга/частота)

В/Гц

230 +10%-15% / 50-1

14 Габаритні розміри, не більше:

- висота

- ширина

- довжина

мм

3100

2650

7500

15 Маса, не більше

кг

4700

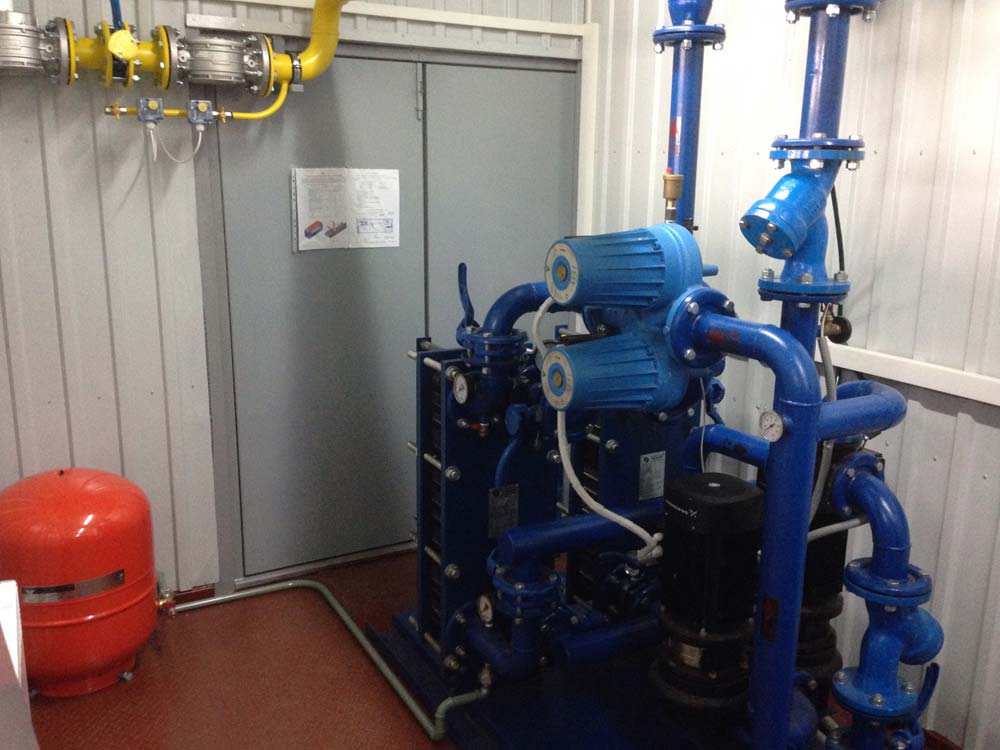

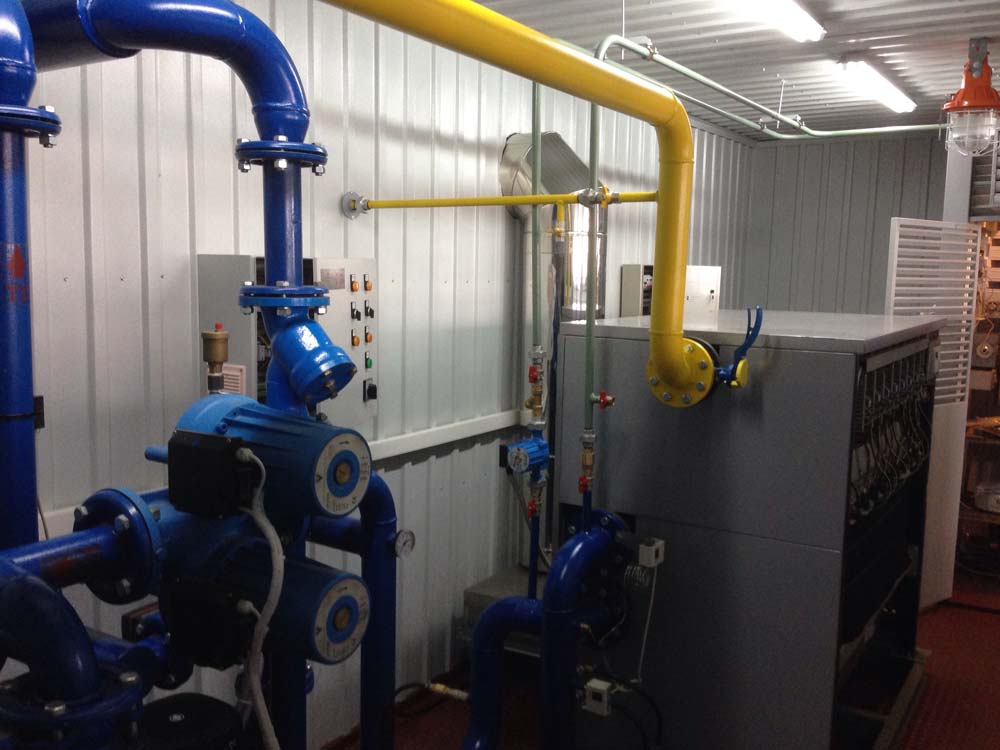

Котельна установка має у складі конструкції наступні елементи:

а) Устаткування основне:

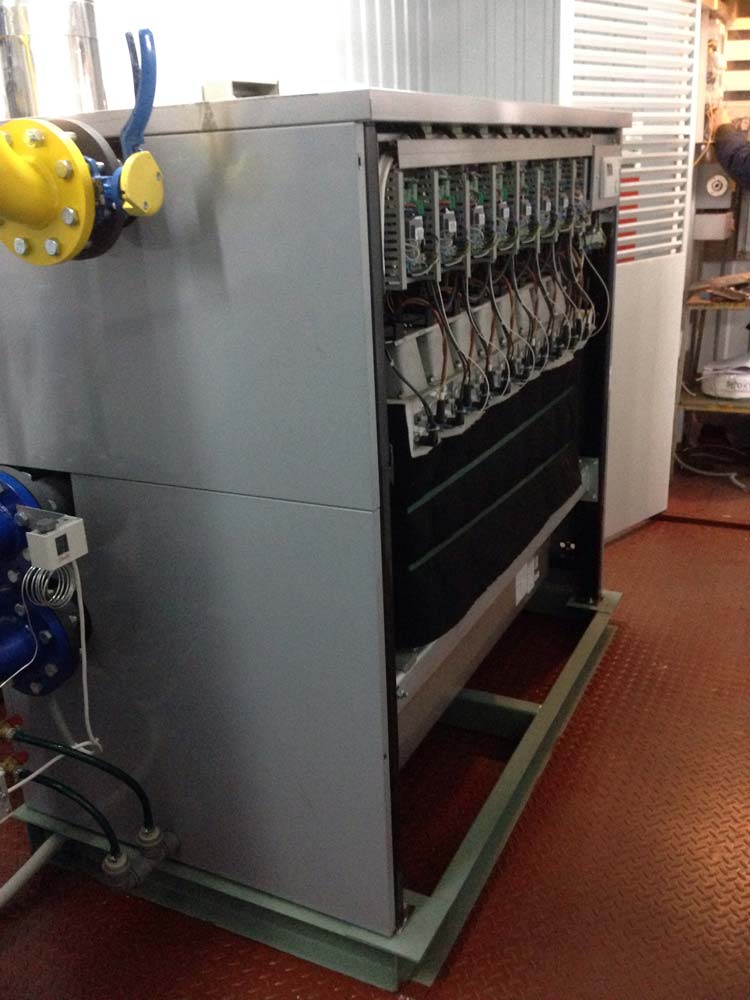

  • Конденсаційний котел Unical Modulex 900 - 1 шт.,
  • Модуль регулюючий ТУ У 20016760-001-99 АРДР 80 з розділяючими теплообмінниками – 1 шт.
  • б) запірну арматуру;

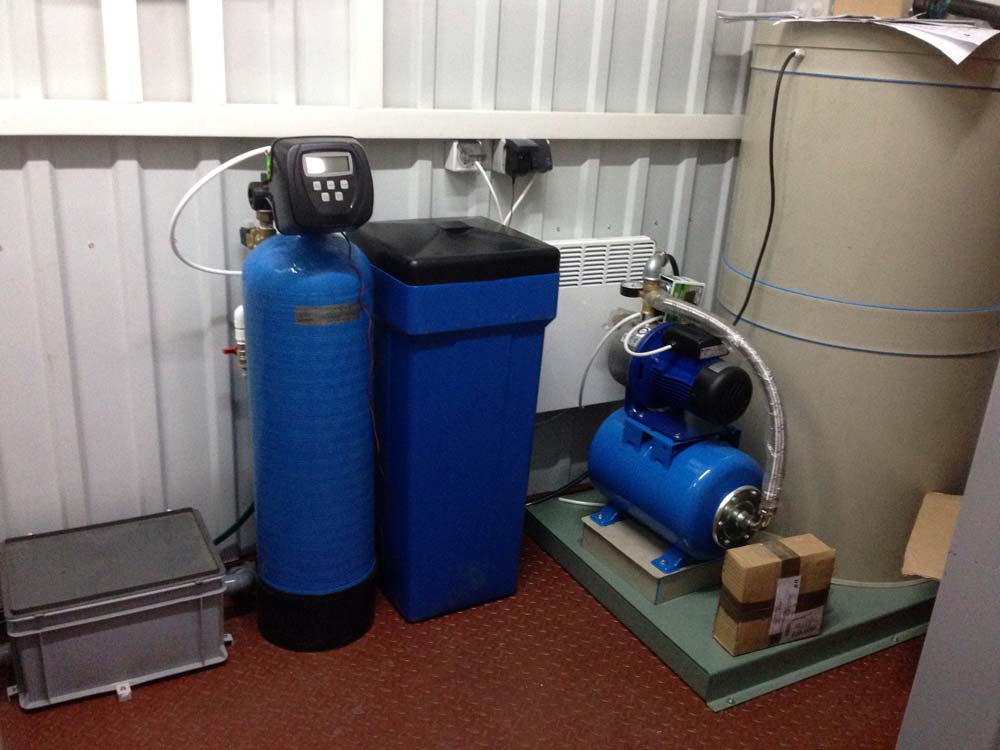

    в) пристрій водопідготовки DHF30/1;
    г) резервуар води DM500;
    д) компенсатор об'єму Zilmet 105 л;
    е) шафа управління «К»;
    ж) два щити сигналізації – внутрішній і виносний;
    і) пристрій для видалення повітря з водяного контуру;
    л) лічильник води;
    м) сигналізатор газу;
    н) чергове освітлення у вибухобезпечному виконанні;
    о) комплект димоходів;
    п) труба витяжна;
    р) паспорт на установку;
    с) паспорти на комплектуючі вироби.

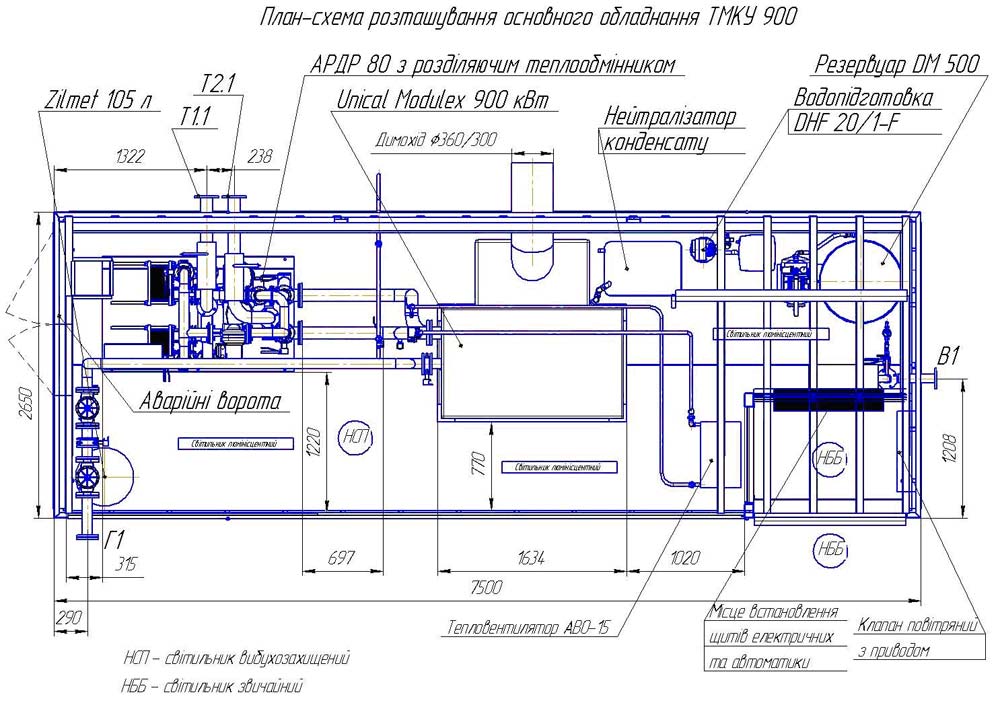

    План-схема розташування основного обладнання ТМКУ-900.

    Рекламна листівка

    Грудень 2014 р.

    На сайті тепер можна закачати каталоги запасних частин до модулів нагріву серії МН усіх років виробництва.
    Каталог запасних частин для модулів нагріву МН120 та МН120Еко.
    Каталог запасних частин для модулів нагріву МН120М.

    Жовтень 2014 р.

    Увага!

    Новий проект гібридної дахової котельні запущено в м.Чернігів!
    Дахова котельня введена в експлуатацію в готельно-туристичному комплексі „Придеснянський” – комфортабельному готелі, що розташований у східній частині міста Чернігів на мальовничому березі річки Десна, неподалік від центральної та історичної частини міста, в 140 км від Київа та міжнародного аеропорту „Бориспіль” за адресою:
    вул. Шевченка, 99а, м.Чернігів, тел. +38 (0462) 95 4802, тел/факс +38 (0462) 95 4958, reception@chernigivhotel.com.ua
    Номерний фонд готеля має 61 номер, де можуть одночасно розміститися 100 чоловік.

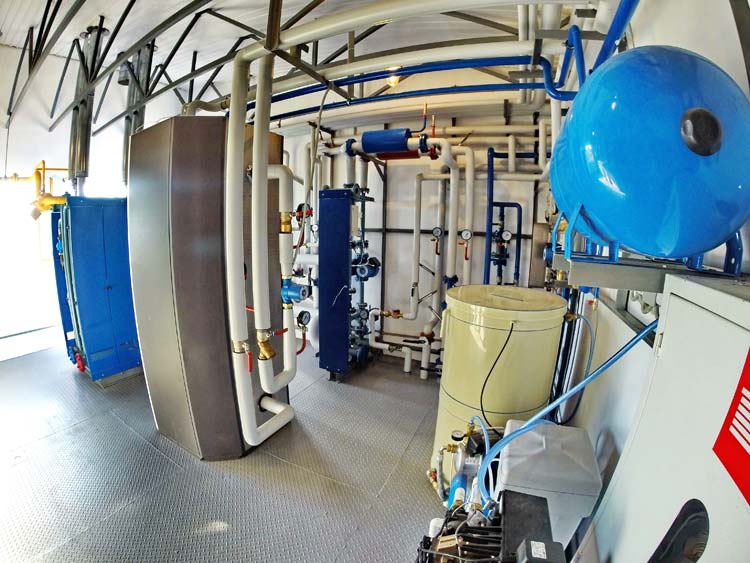

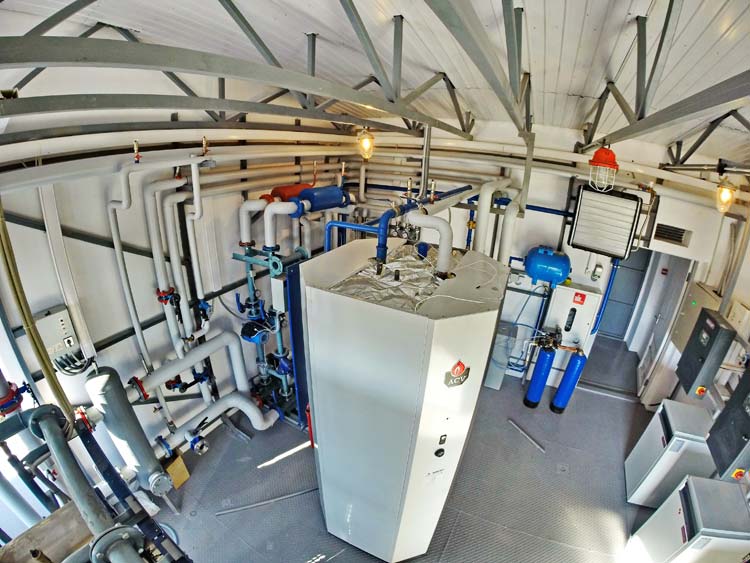

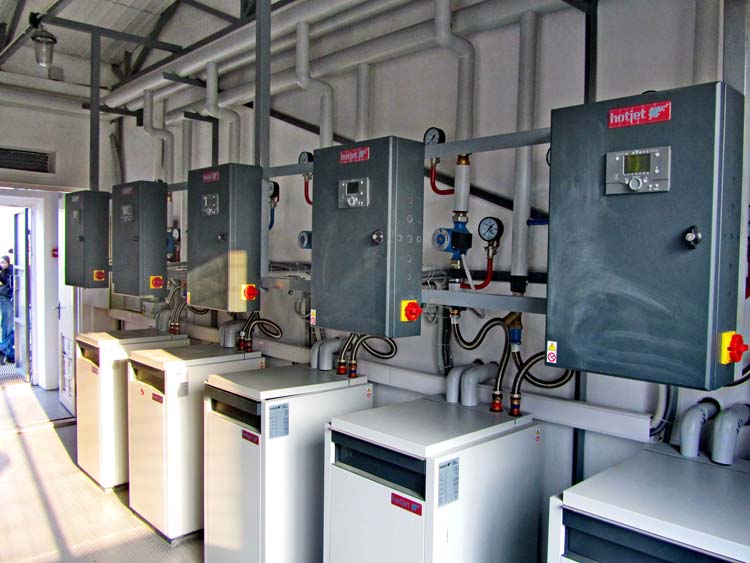

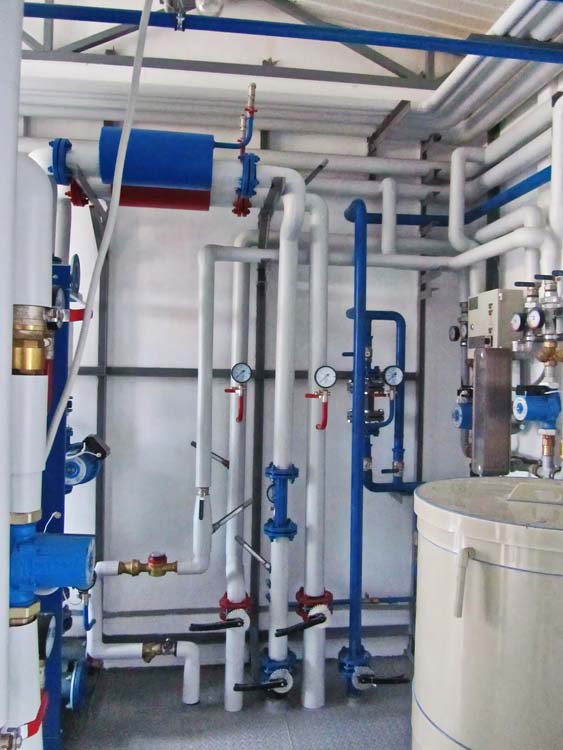

    Склад гібридної дахової котельні:

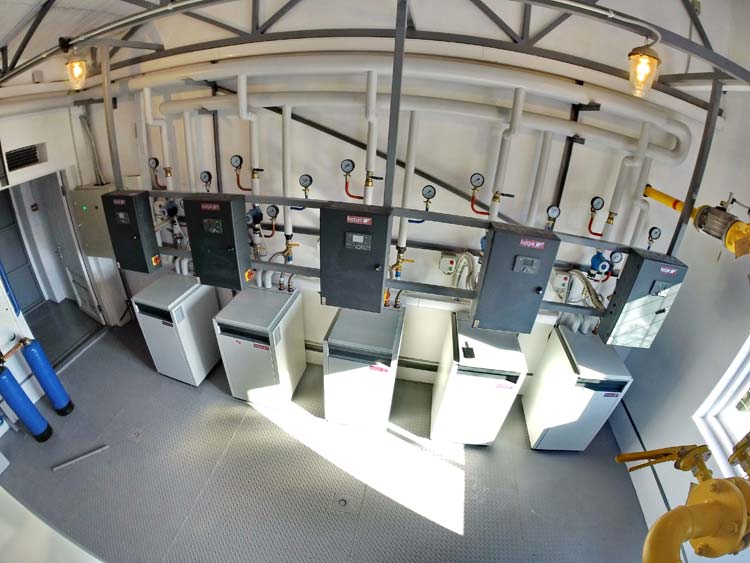

    модулі нагріву конденсаційного типу МН-240 – 2 шт. (480 кВт);
    теплові насоси "повітря-вода" HOTJET 35s/EVI – 5 шт. (175 кВт);

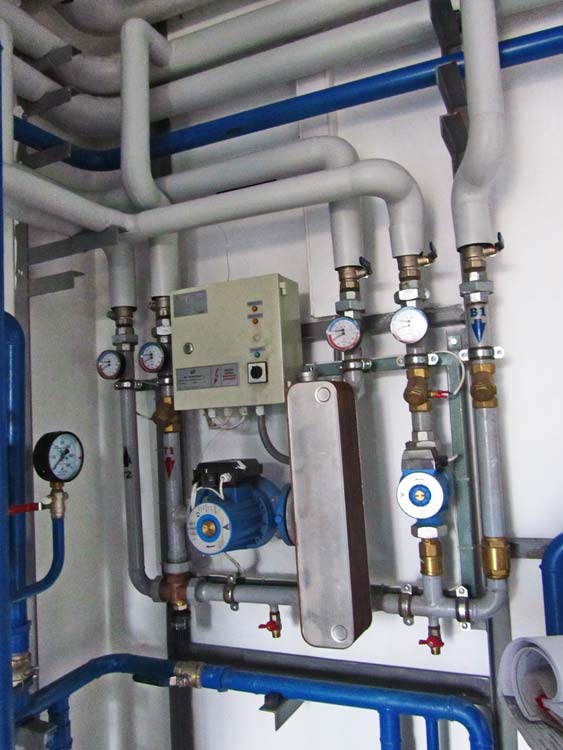

    модуль-регулятор ФРД-50 -1 шт.;
    установка приготування гарячої води настінна УГВнс-250 - 1 шт.;
    бойлер 1000 л (ACV) -1 шт.
    Теплові насоси працюють до температури -5 С. При падінні температури нижче -5 С, теплові насоси вимикаються та працюють модулі нагріву МН-240
    Завдяки впровадженню теплових насосів та конденсаційних котлів, термін окупності котельні складає 5 років.
    Пропонуємо ознайомитись з презентацією проекту гібридної дахової котельні, встановленої в місті Чернігів.

    Презентація обладнання

    Пропонуємо ознайомитись з презентаціями нашого обладнання:

    Індивідуальні теплові пункти (МТП)

    та

    Шафні регуляторні пункти (ШРП).

    Проектні рішення

    Для полегшення проектування котелень з обладнанням системи «Укрінтерм» та поширення досвіду між проектними інститутами створено збірку фрагментів розділів ТМ, ВК, ОВ проектів котелень, розроблених проектними інститутами України.

    Закачати альбом кращих проектних рішень.

    Пропонуємо проектним інститутам подати для публикації в наступній збірці свої кращі проектні рішення. Пропозиції надсилайте в адресу "СП "Укрінтерм".

    Зміни до ДСТУ

    Міністерством регіонального розвитку, будівництва та житлово-комунального господарства України підготовлені зміни до ДСТУ-Н Б В.1.2-16:2013 "Визначення класу наслідків (відповідальності) та категорії складності об'єктів будівництва"...
