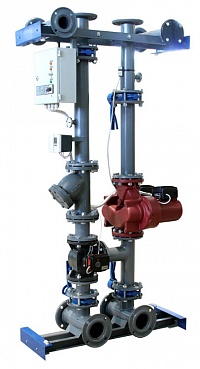

Модулі санітарні АРД, ФРД, АТСД, ФТСД

Модулі-регулятори температури використовуються для регулювання температури води в опалювальній системі в залежності від зовнішніх погодних умов.
В склад конструкції модуля входить насос, що здійснює циркуляцію води в опалювальній системі.
Принцип автоматичного регулювання температури води полягає в тому, що трьохходовий клапан розподільчого типу здійснює підмішування частини зворотньої води в лінію подавання, мимо модулів нагреву.

Модулі постійної температури застосовуються для подавання в опалювальну систему води з постійною температурою, на яку отрегульовані модулі нагріву.
По кострукції модулі постійної температури відрізняються від модулів-регуляторів відсутністю трьохходового клапану з виконавчим механізмом.

При розташуванні нагрівальних модулів МН120, МН100 для двостороннього обслуговування використовуються модулі-регулятори типів АР і АРД.
Модулі обох типів відрізняються тільки конструкцією насосів, модуля типу АР мають один насос, типу АРД - два паралельно розташованих насоса, один з яких - робочий, другий - резервний. У випадку виходу з ладу першого автоматично вмикається другий.
При розташуванні модулів нагріву для однобічного обслуговування встановлюють модулі типу ФРД.
При використанні нагрівальних модулів МН80, які розташовані в один ряд, встановлюють модулі типу 80ФРД.

В залежності від встановлених циркуляційних насосів, випускаються наступні базові типорозміри модулів-регуляторів АРД (АР, ФРД):
АРД32, АРД40, АРД50, АРД65, АРД80
(цифра в позначенні вказує умовний прохід).
Згідно окремого заказу можуть бути виготовлені інші варіанти.

Модулі постійної температури, як і модулі-регулятори, можуть мати один насос (модулі типу АТС), два паралельно розташованих насосів, один з яких - робочий, інший - резервний (модуля типу АТСД).
У випадку однобічного обслуговування встановлюють модулі типу ФТСД.
При використанні нагрівальних модулів МН80, які розташовуються в один ряд, використовують модулі типу 80ФТСД.

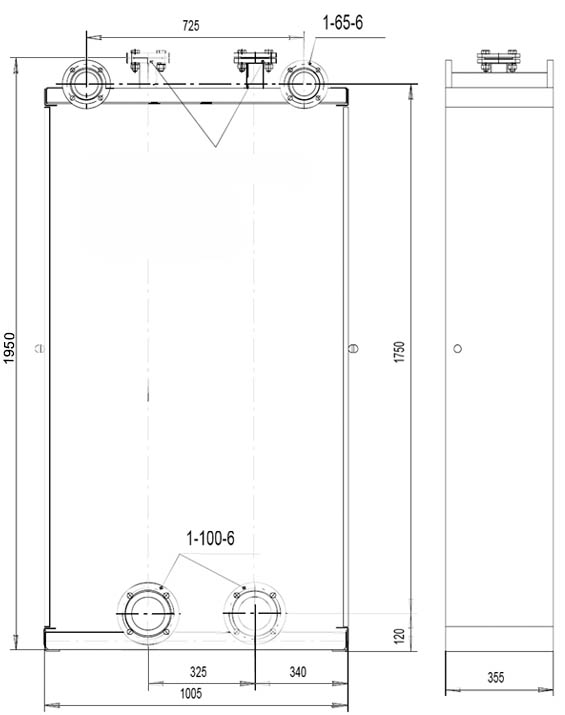

По габаритно-приєднувальним розмірам модулі постійної температури (АТС, АТСД) співпадають з модулями-регуляторами, випускаються тих же типорозмірів, що і модулі АРД.
