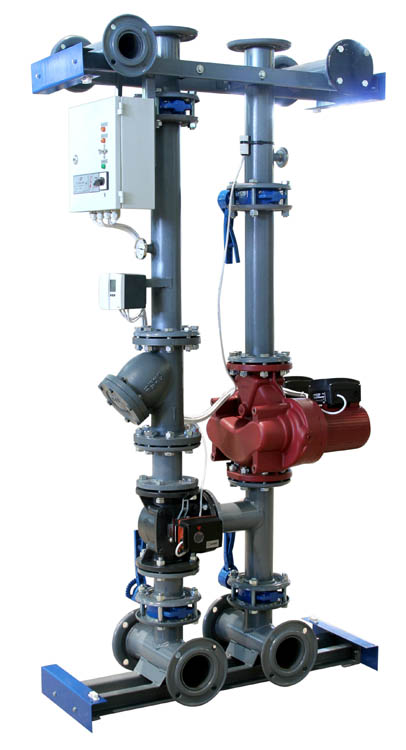

Модули санитарные АРД, ФРД, АТСД, ФТСД

Модули санитарные АРД, ФРД, АТСД, ФТСД


Модули-регуляторы температуры предназначены для регулирования температуры воды в отопительной системе в зависимости от внешних погодных условий.
В состав конструкции модуля входит насос, осуществляющий циркуляцию воды в отопительной системе.
Принцип автоматического регулирования температуры воды состоит в том, что трехходовой клапан распределительного типа осуществляет подмешивание части возвратной воды в линию подачи, минуя модули нагрева.

Модули постоянной температуры предназначены для подачи в отопительную систему воды с постоянной температурой, на которую отрегулированы модули нагрева.
По конструкции модули постоянной температуры отличаются от модулей-регуляторов отсутствием трехходового клапана с исполнительным механизмом.

При расположении нагревательных модулей МН120, МН100 для двустороннего обслуживания применяются модули-регуляторы типов АР и АРД.
Модули обоих типов отличаются только конструкцией насосов, модули типа АР имеют один насос, типа АРД - два параллельно расположенных насоса, один из которых является рабочим, второй - резервным. В случае выхода из строя первого автоматически включается второй.
В случае расположения модулей нагрева для одностороннего обслуживания устанавливают модули типа ФРД.
При использовании нагревательных модулей МН80, которые располагаются в один ряд, устанавливают модули типа 80ФРД.

В зависимости от устанавливаемых циркуляционных насосов, выпускаются следующие базовые типоразмеры модулей-регуляторов АРД (АР, ФРД):
АРД32, АРД40, АРД50, АРД65, АРД80
(цифра в обозначении указывает условный проход).
По отдельному заказу могут быть изготовлены другие варианты.

Модули постоянной температуры, также как и модули-регуляторы, могут иметь один насос (модули типа АТС), два параллельно расположенных насоса, один из которых является рабочим, другой - резервным (модули типа АТСД).
В случае одностороннего обслуживания устанавливают модули типа ФТСД.
При использовании нагревательных модулей МН80, которые располагаются в один ряд, используют модули типа 80ФТСД.

По габаритно- присоединительным размерам модули постоянной температуры (АТС, АТСД) совпадают с модулями-регуляторами, выпускаются тех же типоразмеров, что и модули АРД.

Технические характеристики

Устройство санитарных модулей
Модули санитарные - габаритно-присоединительные размеры

Подбор оборудования

Для подбора оборудования на конкретный объект, Вам необходимо заполнить опросный лист на модульную котельную установку системы "УКРИНТЕРМ".
Просим указывать свои точные координаты, для того, чтобы наши специалисты могли с Вами связаться.
