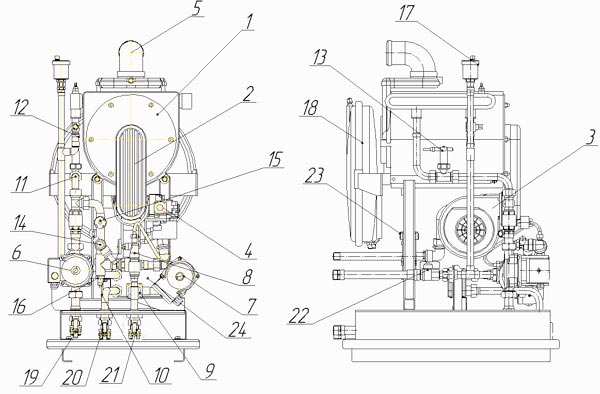

Будова котла УКРІНТЕРМ-42


  1. теплообмінник
  2. газохід
  3. вентилятор
  4. клапан газовий
  5. димохід
  6. насос контура опалення
  7. насос контура ГВП
  8. кран підпитки
  9. датчик протока контура ГВП
  10. термістор контура ГВП
  11. термістор контура опалення
  12. датчик перегріву
  1. датчик протока контура опалення
  2. запобіжний клапан
  3. датчик тиску
  4. кран зливання теплоносія
  5. автоматичний повітрявідвідник
  6. компенсатор об'єму
  7. кран зворотньої лінії (опалення)
  8. кран подачі ГВП
  9. кран подачі води з водопроводу
  10. кран лінії подачі (опалення)
  11. сіфон-конденсатозбірник
  12. теплообмінник контура ГВП
