Модулі нагріву МН-500/1000 конденсаційні
Модулі нагріву МН-500/1000 конденсаційні
Продовжуючи ряд вже успішно працюючих в Україні конденсаційних модулів нагріву МН-240 та МН-500, створених на базі теплообмінників DUO 120 кВт і DUO 250 кВт виробництва фірми Sermeta (Франція), "СП "Укрінтерм" розробило проточний газовий водонагрівач тепловою потужністю 500 кВт на базі конденсаційного теплообмінника TRIO 500 кВт виробництва тієї ж фірми.
Коефіціент корисної дії:
- При роботі в звичайному режимі опалення (80/60 ºС) - 96 %
- При роботі в конденсаційному режимі (50 /30 ºС) ітоговий сезонний ККД - до 110 %
- Діапазон модуляції потужності модуля - від 9 до 100 %.
Основні переваги:
- Економія газу до 30 % за рахунок конденсаційної технології та низькотемпературної системи опалення
- Невеликі в порівнянні зі звичайними котлами (жаротрубними) ваго-габаритні параметри: модуль МН 500 займає площу 730 × 1600 мм , висота 1000 мм; вага (без води) - до 280 кг;
- Конструкція модулів МН 500 дозволяє ставити їх один на одного по висоті та на тій же площині отримати модуль МН-1000 тепловою продуктивністю 1 МВт;
- Низькі показники викидів шкідливих речовин :
NOx < 20 мг/м3; CO < 50 мг/м3.
Основним елементом конструкції модуля є теплообмінник TRIO, що має в своєму складі дві камери згоряння з трубчатими пальниками і одну конденсаційну камеру, в якій здійснюється процес конденсації води з продуктів згоряння, за рахунок чого видобувається додаткове, так зване «приховане» тепло, і забезпечується підвищенний в порівнянні зі звичайними котлами ККД.
Використовується технологія горіння «премікс» – в пальники модуля за допомогою вентилятора зі змінним числом обертів подається готова суміш газ - повітря в оптимальній для горіння пропорції.
Це забезпечується за допомогою встановленого перед вентилятором спеціального газового клапану із соплом Вентурі.
В залежності від необхідної поточної теплової потужності система керування модуля змінює продуктивність вентилятора, відповідно змінюються витрати паливної суміші, підтримуючи таким чином оптимальну на даний момент теплову потужність.
Конструктивно даний модуль вписується в існуючі котельні установки з давно випущеними модулями нагріву серії МН, замінюючи по потужності та по габаритно-приєднувальним розмірам 4 модуля МН120 або МН120еко, що дозволяє легко модернізувати існуючі котельні установки.
Конструктивно даний модуль вписується в існуючі котельні установки з давно випущеними модулями нагріву серії МН, замінюючи по потужності та по габаритно-приєднувальним розмірам 4 модуля МН120 або МН120еко, що дозволяє легко модернізувати існуючі котельні установки.
Технічні характеристики
| Назва | Одиниця вимірювання | Значення |
| Номінальна теплопродуктивність, ±5% | кВт | 500 |
| Коефіціент корисної дії, не менше
- у звичайному режимі (80°С/60°С) - в конденсаційному режимі(50°/30°С) | % |
96 110 |
| Тип газу | - | Природній |
| Номінальний тиск газу | Па | 1960 |
| Номінальні витрати газу при t=20 °С, атм.тиску 760 мм рт. ст., Qн. р.= 8000 кКал/м3 | куб.м./год. | 56 |
| Максимальний робочий тиск теплоносія | МПа (бар) | 0,6 (6) |
| Максимальна температура теплоносія | °C | 90 |
| Діапазон регулювання температури теплоносія на виході з модуля, не менше | °C | 40-85 |
| Температура продуктів згоряння на виході з модуля, не менше>
- у звичайному режимі (80°С/60°С) - в конденсаційному режимі(50°/30°С) | °C |
60 40 |
| Характеристика електроживлення (напруга/частота) | В/Гц | 220+10%-15%/50-1 |
| Максимальна електрична потужність | Вт | 1000 |
| Вміст в продуктах згоряння, не більше:
- оксиди вуглецю СО - оксиди азоту NOx | мг/м3 |
50 15 |
| Маса | кг | 300 |
| Габаритні розміри
висота ширина глибина | мм |
1110 725 1545 |

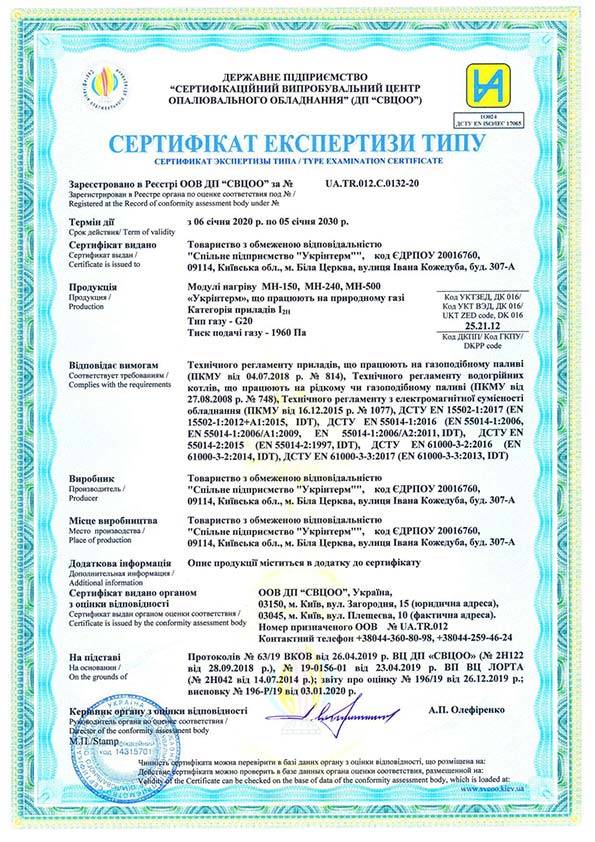

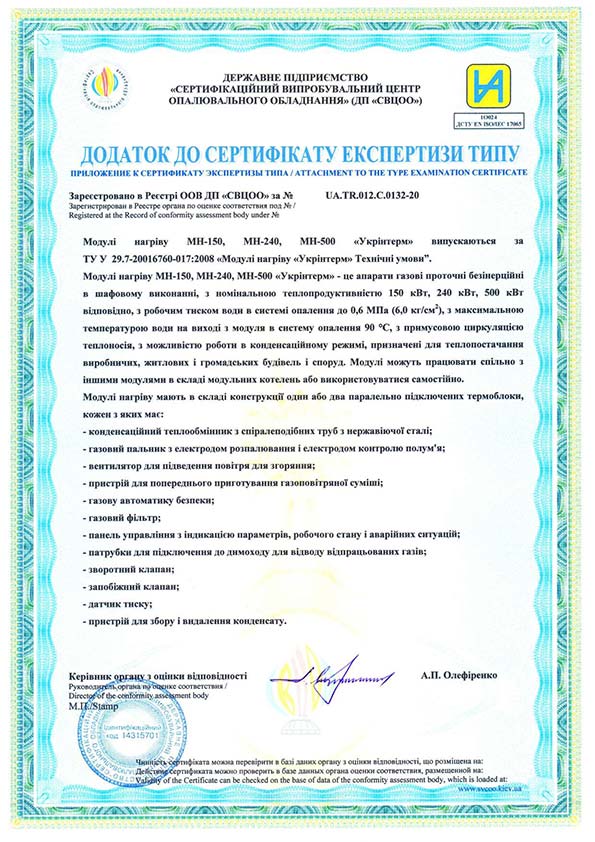

Сертифікати, патенти
Підбір обладнання
Для підбору обладнання на конкретний об'єкт, Вам необхідно заповнити опитувальний лист на модульну котельну установку системи "УКРІНТЕРМ".Просимо вказувати свої точні координати, для того, щоб наші спеціалісти могли з Вами зв'язатися.
