Модулі нагріву МН конденсаційні

Модулі нагріву МН конденсаційні


Модулі нагріву МН-240 — проточні безінерційні газові апарати (водонагрівачі) у шафному виконанні, з примусовою циркуляцією теплоносія, призначені для теплозабезпечення виробничих, житлових та громадських будівель і споруд.

В модулі МН-240 використані термоблоки, кожний з яких включає в себе камеру згоряння, теплообмінник, що складається з ряду паралельно підключених спіралеподібних елементів з нержавіючої сталі, і газопальниковий пристрій, що включає трубчатий пальник, на який за допомогою вентилятора подається заздалегідь приготована у потрібній для повноцінного горіння пропорції суміш "газ-повітря".
Використання такої технології горіння ("премікс") дозволяє значно знизити вміст шкідливих речовин в продуктах згоряння та підвищити ККД.

В залежності від необхідної миттєвої теплової потужності вентилятор може змінювати частоту обертання, забезпечуючи таким чином модуліцію полум'я в межах від 20 % до 100 % теплової потужності.
В камері згоряння теплоносій, який подається в теплообмінник, спочатку попередньо обмінюється теплотою з вихідними продуктами згоряння, при цьому волога, що міститься в продуктах згоряння, конденсується, виділяючи додаткове, так зване, "сховане" тепло.
Використання цього ефекту (так званого конденсаційного режиму) також суттєво підвищує ККД.

Конструктивно даний модуль вписується в існуючі котельні установки з модулями нагріву серії МН, замінюючи і по потужності, і по габаритно-приєднувальним розмірам пару модулів МН120 або МН120 Еко, що дозволяє легко модернізувати існуючі котельні установки.

Котельне обладнання "Укрінтерм" працює на природньому газі низького тиску.

Увага!
Новий проект гібридної дахової котельні, у складі якої застосовані модулі нагріву конденсаційного типу МН-240 та теплові насоси "повітря-вода", запущено в м.Чернігів!

Технічні характеристики

Назва Одиниця вимірювання Значення
Номінальна теплопродуктивність, ±5% кВт 240
Коефіціент корисної дії, не менше
- у звичайному режимі (80°С/60°С)
- в конденсаційному режимі(50°/30°С)
%
97
103
Тип газу - Природній
Номінальний тиск газу Па 1960
Номінальні витрати газу при t=20 °С, атм.тиску 760 мм рт. ст., Qн. р.= 8000 кКал/м3 куб.м./год. 26,5
Максимальний робочий тиск теплоносія МПа (бар) 0,6 (6)
Максимальна температура теплоносія °C 90
Діапазон регулювання температури теплоносія на виході з модулі, не менше °C 40-85
Температура продуктів згоряння на виході з модулі, не менше>
- у звичайному режимі (80°С/60°С)
- в конденсаційному режимі(50°/30°С)
°C

60
40
Характеристика електроживлення (напруга/частота) В/Гц 220+10%-15%/50-1
Максимальна електрична потужність Вт 1000
Вміст в продуктах згоряння, не більше:
- оксиди вуглецю СО
- оксиди азоту NOx
мг/м3

50
15
Маса кг 210

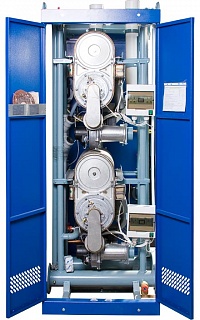

Модулі нагріву МН-240 - конструкція
Модулі нагріву МН-240 - схема роботи
Модулі нагріву МН-240 - габаритно-приєднувальні розміри

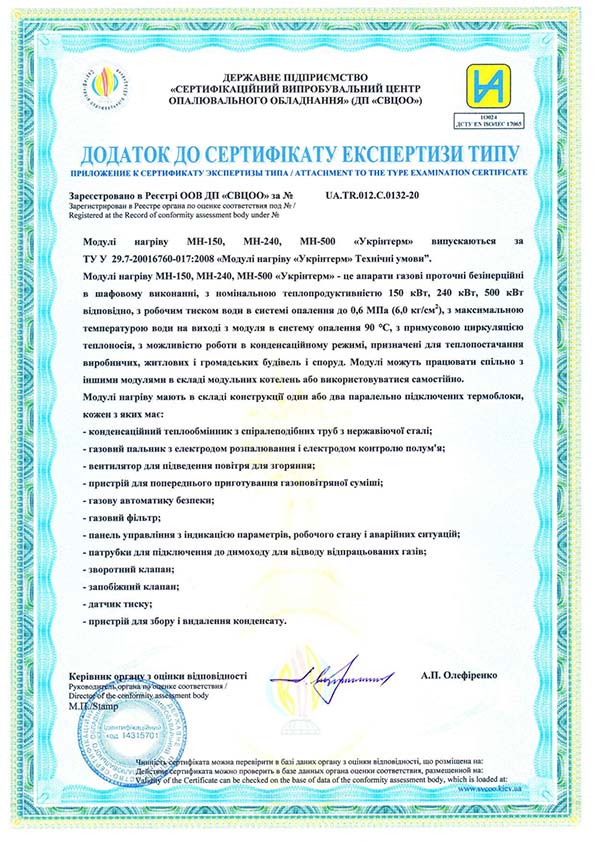

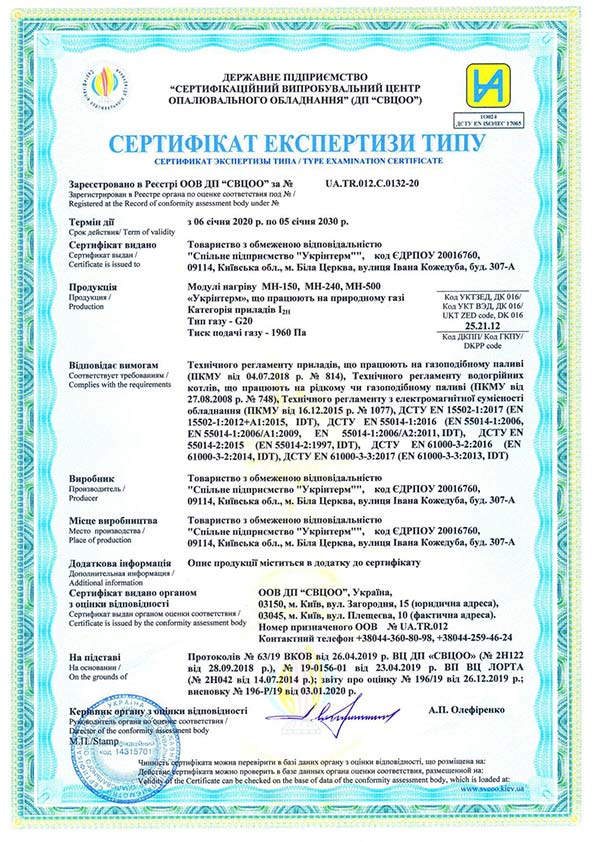

Сертифікати, патенти

Підбір обладнання

Для підбору обладнання на конкретний об'єкт, Вам необхідно заповнити опитувальний лист на модульну котельну установку системи "УКРІНТЕРМ".
Просимо вказувати свої точні координати, для того, щоб наші спеціалісти могли з Вами зв'язатися.

Рекламна продукція

Рекламний проспект Модулі нагріву МН-240
