Конструкція модуля нагріву МН Еко

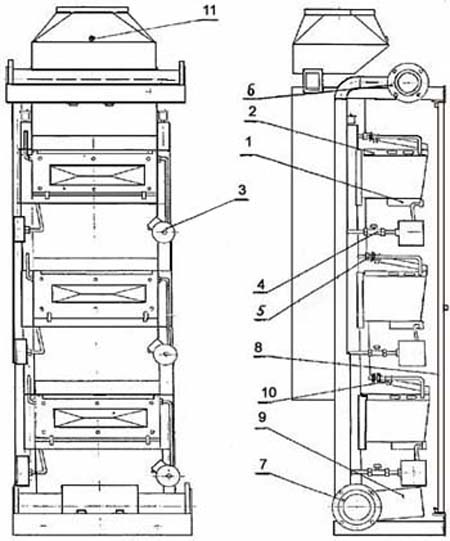

- Модуль МН має три окремих елемента, які представляють собою проточні водонагрівачі, в склад яких входять газові пальники (1) з електронним розпалюванням, теплообмінники для нагріву теплоносія (2), циркуляційні насоси (3), запірна та регулююча арматура.
- Ці елементи незалежні один від одного і відокремлені газовими (4) і водяними (5) кранами від загальних колекторів модуля.
- Елементи розташовані один над другим.
Загальні газовий (6) і водяний (7) колектори проходять повз поздовжньої горизонтальної осі модуля та закінчуються по обидва боки модуля приєднувальними фланцями.
- Двері (8) придають модулю декоративний вигляд і забезпечують можливість легкого доступу до елементів модуля.
Шафа електрична (9) вміщує пристрої, що забезпечують роботу електричної частини модуля.
Модуль отримує електроживлення від центральної шафи головного розподільчого щита електроуправління. Зняття і подача напруги на кожен елемент модуля здійснюється за допомогою свого вимикача.
На передній панелі електричної шафи знаходяться три вимикача, ручка регулятора температури і чотири індикаторні лампочки, які сигналізують про аварійні ситуації – відсутність тяги або неможливість розпалювання кожного з пальників.
