Будова котла Анна-нова

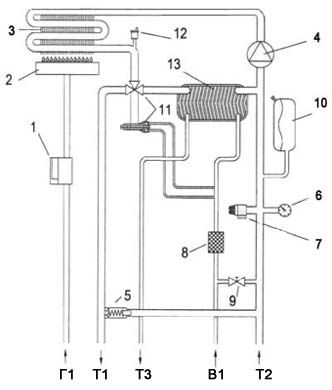

Будова котла газового настінного Анна-нова типу ОК

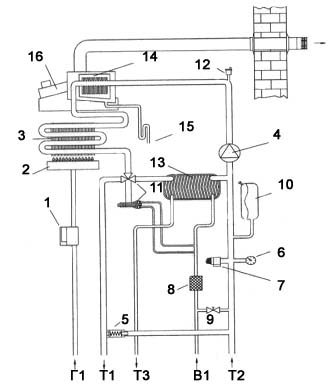

Будова котла газового настінного Анна-нова типу ЗК
- клапан
- пальник
- теплообмінник основний
- насос
- байпас
- манометр
- запобіжний клапан
- фільтр
|
- кран підпитки
- компенсатор об'єму
- трьохходовий клапан
- автоматичне повітрявідведення
- теплообмінник ГВП
- рекуператор (конденсаційний теплообмінник)
- пристрій для відведення конденсату
- вентилятор
|
|
Т1 - подача в систему опалення
Т2 - повернення з системи опалення
Г1 - подача газу
Т3 - подача гарячої води
В1 - подача води з водопроводу
|
