Режими роботи ІТП

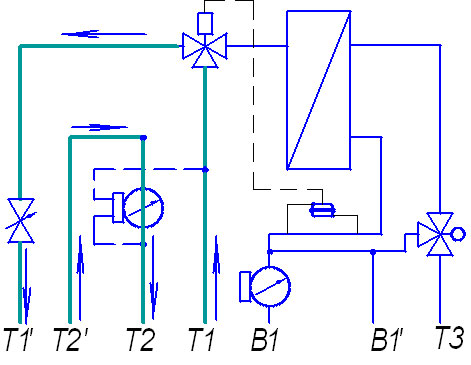

Режим опалення ІТП
| |
| При цьому режимі трьоходовий клапан спрямовує теплоносій на подачу в опалювальні прилади квартири, після яких, пройшовши через лічильник тепла, теплоносій повертається в загальнобудинкову систему.
|

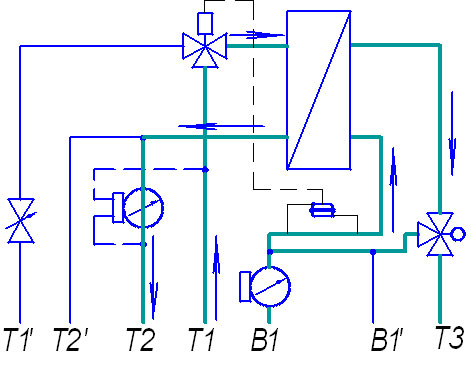

Режим гарячого водопостачання ІТП
| |
| При включенні розбору гарячої води трьоходовий клапан спрямовує теплоносій на подачу в первинний контур теплообмінника, пройшовши який теплоносій повертається
в лінію повернення загальнобудинкової системи, також пройшовши через лічильник тепла. У вторинному контурі теплообмінника водопровідна вода нагрівається та подається в гілку ГВП. Термостатичний змішувальний клапан підтримує задану температуру гарячої води, підмішуючи до неї необхідну кількість холодної води. При припиненні водорозбору ГВП теплопункт повертається в режим опалення. |
