Модулі нагріву МН-60к, 100к, 120к конденсаційні

Модулі нагріву МН-60к, 100к, 120к конденсаційні


Модулі нагріву МН-60к, 100к, 120к призначено для роботи у складі модульних котельних установок системи “Укрінтерм” або самостійно (у випадку виконання всіх передбачених для котельних установок заходів захисту) для теплозабезпечення виробничих, житлових та громадських будинків та споруд.
В конструкцію модуля МН-120к входять 2 комплекти конденсаційних теплообмінників «Isothermic 7+2» виробництва Sermeta (Франція), газових клапанів і вентиляторів – EBM PAPST (Німеччина).

Переваги застосування нових модулів конденсаційного типу МН-120к:

- Безпека та надійність. Використання більш сучасної автоматики дозволяє підвищити безпеку газової котельні, зробити її більш надійною, збільшити ресурс роботи модулів. Також додана функція диспетчеризації –  можливість дистанційно спостерігати за роботою обладнання, знімати показники, керувати роботою котельні.

- Економія газу та електроенергії.  Збільшиться ККД нового обладнання, завдяки цьому термін окупності обладнання становитиме 3 … 5 років.

- Екологічний фактор. Застосування нових пальників дало можливість знизити концентрацію шкідливих викидів в 2 - 3 рази (по СО – 50 мг/м3, по NOx – 20 мг/м3)

- Взаємозамінність. При конструюванні нового обладнання ми зберегли габаритно-приєднувальні розміри модулів, що спрощує їхню заміну, не потребуючи при цьому  реконструкції існуючих мереж.


Технічні характеристики

 Назва параметру   Од.вим.   Значення
1 Номінальна теплопродуктивність, ± 5 % кВт 120
2 Номінальний тиск газу Па 1960
3 Номінальна витрата газу при t=20°С, атм. тиск 760 мм рт. ст. Qн.р.= 8000 ккал/м3
Мінімальна витрата газу
м3/год. 12,35
4,0
4 Коефіціент корисної дії, не менше:
      - в режимі 80 °С/60 °С
      - в режимі 50 °С/30 °С
%
96,5
107
5 Робочий тиск теплоносія, не більше МПа 0,3
6 Диапазон регулювання температури теплоносія на виході з модуля, не менше °C 40 - 85
7 Температура продуктів згоряння на виході з модуля, не менше:
- в режимі 80 °С/60 °С
- в режимі 50 °С/30 °С
°C

60
40
8 Електрична потужність, не більше Вт 1000
9 Характеристика електроживлення (напруга/частота) В / Гц 220 / 50
10 Маса модуля, не більше кг 200
11 Вміст викидів в продуктах згоряння:
- оксид вуглецю CO, не більше
- окиси азоту NOx, не більше
мг/м3
50
20

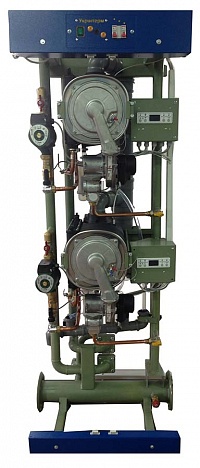

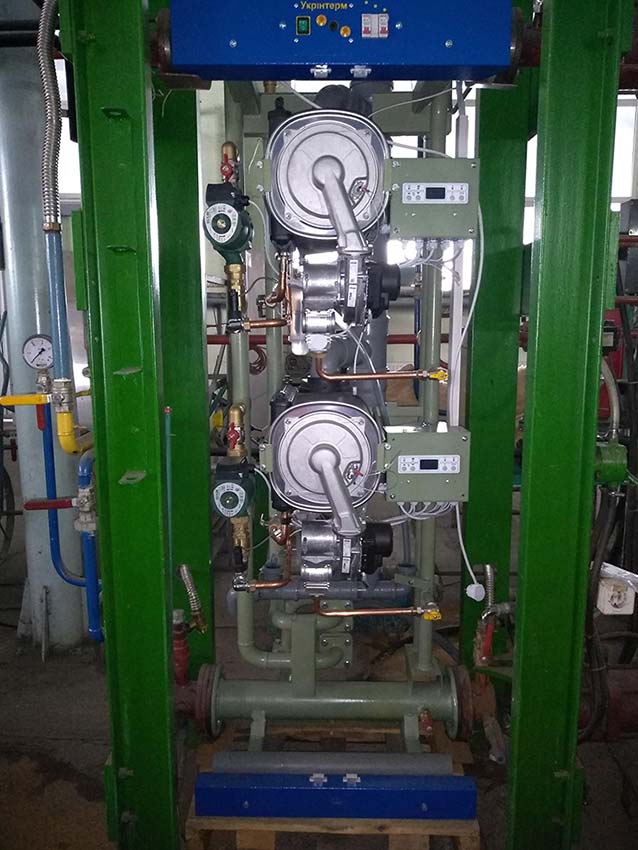

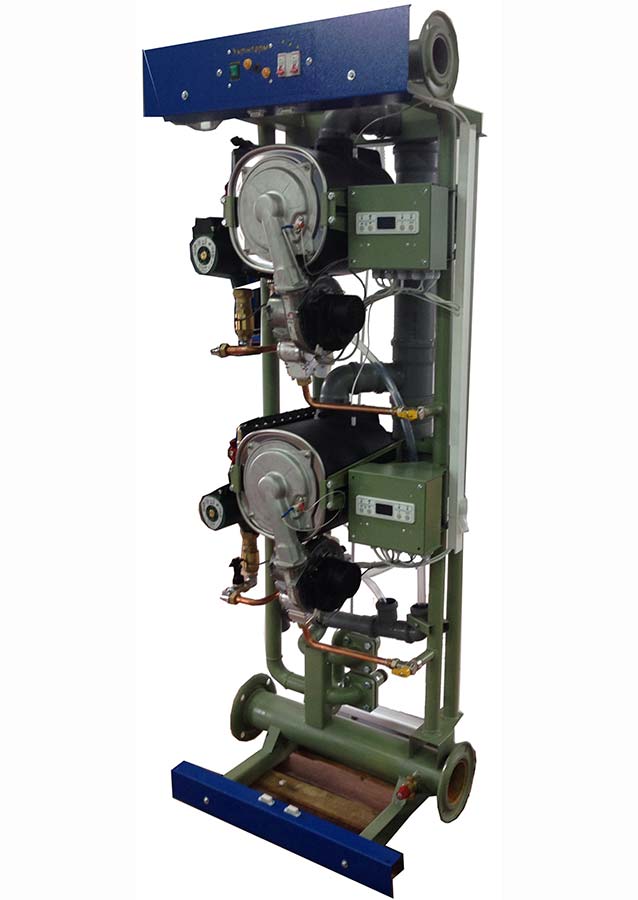

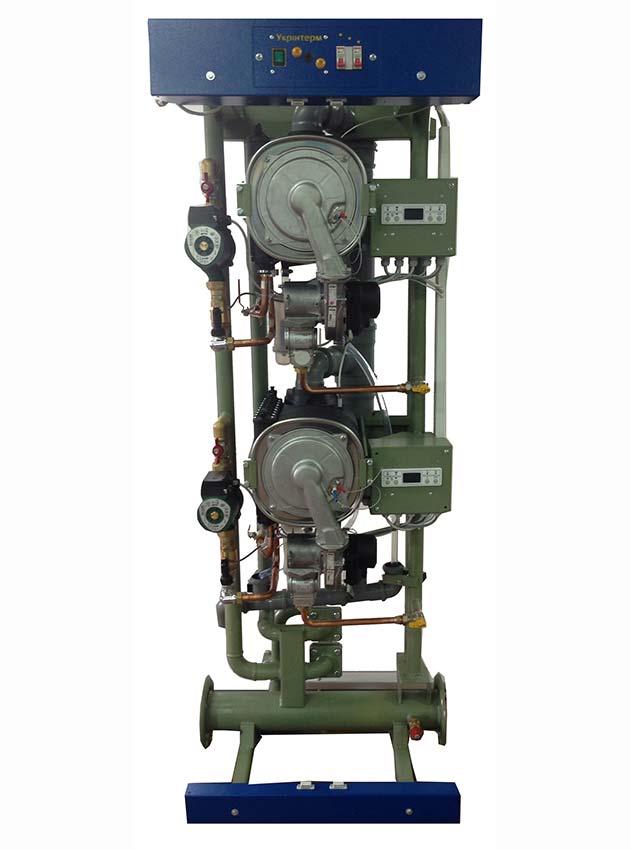

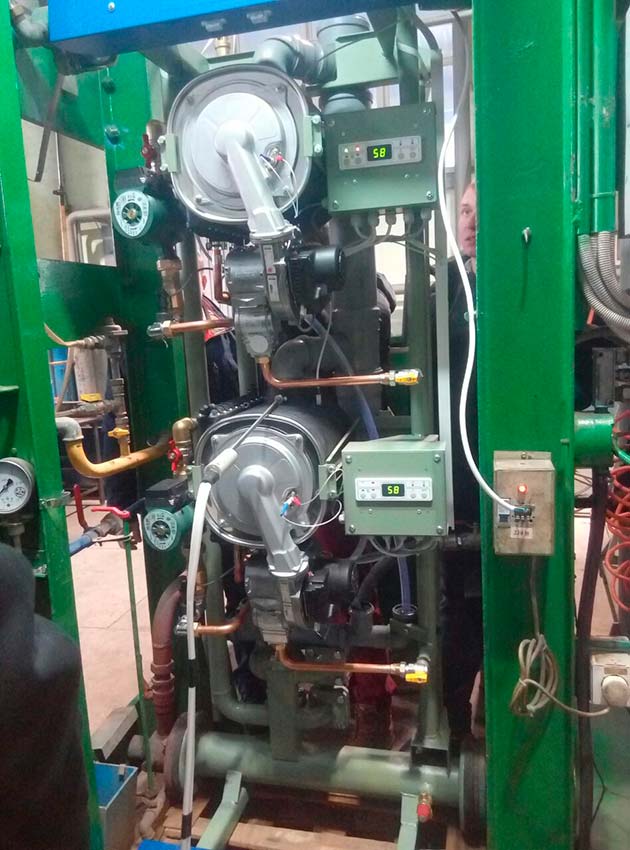

Конструкція модуля нагріву МН-120к

Габаритно-приєднувальні розміри модуля МН-120к

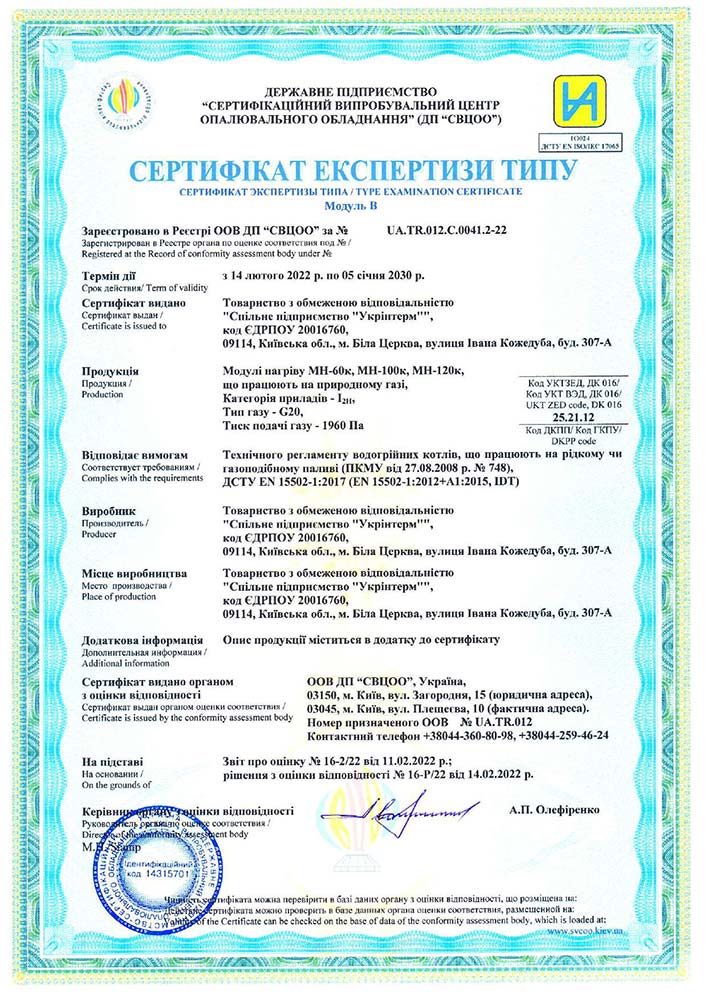

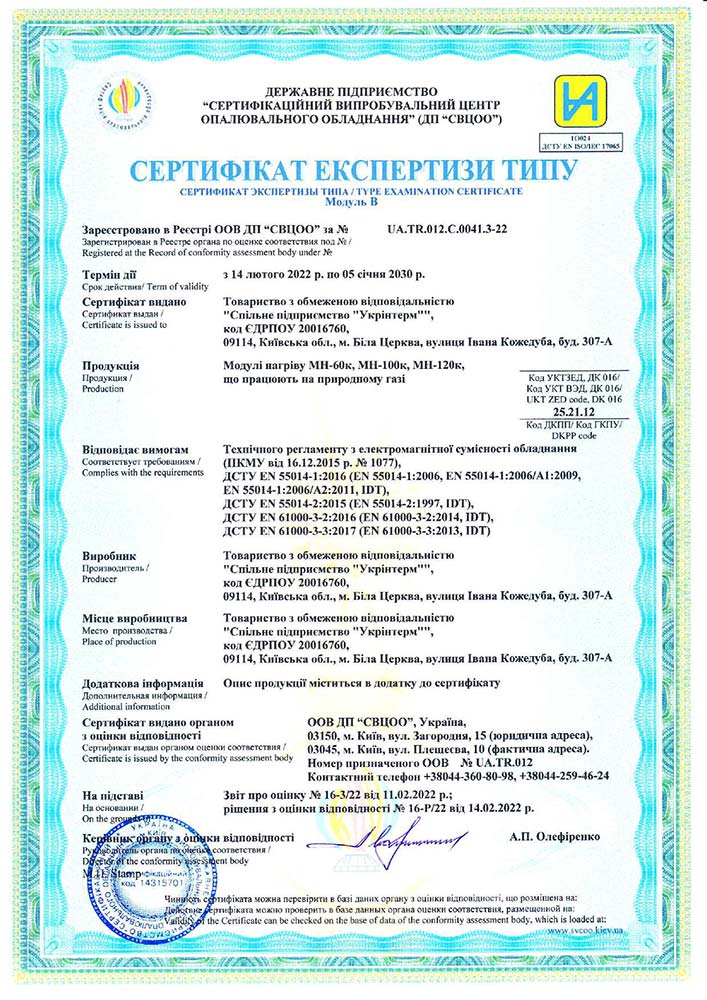

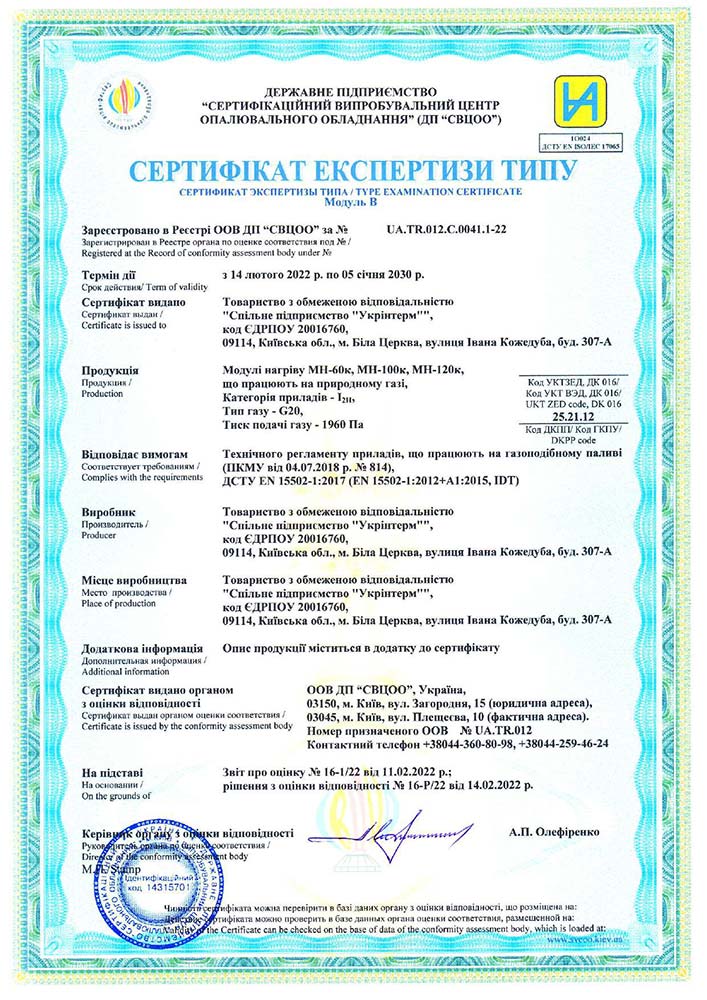

Сертифікати, патенти

Підбір обладнання


Для підбору обладнання на конкретний об'єкт, Вам необхідно заповнити анкета на модульну котельню установку системи "УКРІНТЕРМ".
Просимо вказувати свої точні координати, для того, щоб наші спеціалісти могли з Вами зв'язатися.
