Модулі приготування гарячої води МГВ

Модулі приготування гарячої води МГВ


Модулі приготування гарячої води МГВ призначені для виробництва води для гарячого водопостачання (ГВП).
В склад конструкції модуля входить теплообмінник, по первинному контуру якого циркулює гаряча вода, нагріта в модулях нагріву котельної установки.
Ця вода передає своє тепло воді, що циркулює у вторинному контурі теплообмінника, яка потім йде до споживача.
На вхід вторинного контуру подається вода з водопроводу, а також “зворотня” вода з системи ГВП. Кожен контур модуля має свій циркуляційний насос.
В первинному контурі встановлено насос, що керується частотним перетворювачем, який змінює швидкість обертання насосу в залежності від стану датчика температури, встановленого на трубі, по якій подається споживачеві приготовлена гаряча вода (Т3). Таким чином, задана температура гарячої води підтримується за рахунок змінення швидкості проходження води в первинному контурі теплообмінника.


Шафа керування модуля МГВ забезпечує роботу модуля в наступних режимах:

режим "Комфорт": безперервна подача води в диапазоні температур 40 - 60°С;

режим "Літо": вода в диапазоні температур 40 - 60°С подається споживачеві тільки у визначені проміжки часу. Для забезпечення літнього режиму необхідно запрограмувати тижневий таймер.

режим "Зима": модуль працює цілодобово.
При цьому модуль забезпечує два підрежими: "комфорт" і "економ".
В підрежимі "Комфорт" безперервно подається вода з температурою в диапазоні 40 - 60°С.
Підрежим "Економ" використовується коли є ймовірність промерзання контуру ГВП або для отримання госптехнічної води зниженої температури.
Налаштування температур та часу переходу в кожний підрежим встановлюється за допомогою тижневого таймера.

На заводі модуль налаштовано на роботу в режимі "Зима":
- температура нагріву води в режимі "комфорт" - 40-60°С;
- температура нагріву води в режимі "економ" - 40°С.

Час роботи модуля:
- режим "комфорт": з 6-00 до 24-00;
- режим "економ": з 24-00 до 6-00.


Технічні характеристики

Назва параметру Одиниці виміру МГВ 2П МГВ 3П МГВ 4П МГВ 5П МГВ 6П
Продуктивність гарячої води л/хв. 100 150 200 220 250
Перепад температури води на вході та виході вторинного контуру, Dt, не меньше °С 35
Максимальна температура гарячої води °С 55
Номінальна напруга живлення змінного струму частотою 50 Гц (+38В,-57В) В 380
Максимальна спожита потужність кВт 1,3 1,3 1,6 1,6 2,0
Максимальний робочий тиск теплоносія МПа (бар) 0,63 (6,3)
Габаритні розміри:
- висота мм 1950
- ширина мм 355
- глибина мм 1005
Маса, не більше кг 260 270 280 290 300

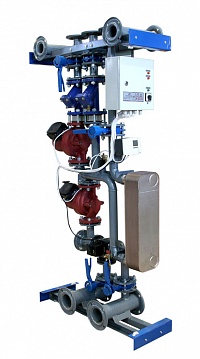

Модулі приготування гарячої води МГВ - конструкція

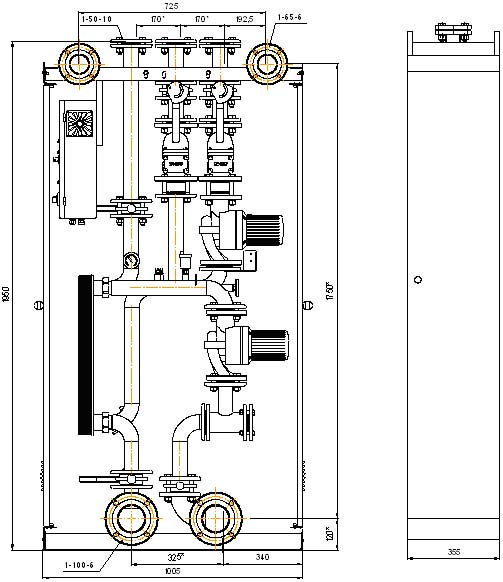

Модулі приготування гарячої води МГВ - габаритно-приєднувальні розміри

Підбір обладнання

Для підбору обладнання на конкретний об'єкт, Вам необхідно заповнити опитувальний лист на модульну котельну установку системи "УКРІНТЕРМ".
Просимо вказувати свої точні координати, для того, щоб наші спеціалісти могли з Вами зв'язатися.
