Индивидуальные тепловые пункты (МТП) СП «Укринтерм» изготавливаются модульными согласно ТУ У 25.2-20016760-022:2014 "Модульные тепловые пункты "Укринтерм".
Индивидуальный тепловой пункт - это автоматизированная модульная установка, передающая тепловую энергию от внешних тепловых сетей (котельной) к системе отопления, горячего водоснабжения, вентиляции или технологических процессов жилых и промышленных зданий.
Применение:
- в новом строительстве
- при реконструкции
- капитальном ремонте
- термомодернизации домов для оснащения узлов ввода тепловых сетей.
Функции:
- приготовление горячей воды для ГВС
- регулирование отпуска тепла в системы отопления, вентиляции и на технологические нужды
- поддержка нормированных значений давления теплоносителя как во внутренних системах, так и в системе теплоснабжения.
Преимущества:
1. Экономия до 15% тепла при модернизации тепловых пунктов с морально устаревшими приборами автоматики и контроля за счет: 2. При замене элеваторных узлов современный контроллер ИТП регулирует температуру подачи теплоносителя строго в зависимости от температуры внешнего воздуха.
Как практиковалось ранее в переходный период года теплосеть производила теплоноситель завышенной температуры, что приводило к перегреву помещений и, как следствие, к непродуктивным потерям тепла.
3. Дополнительно до 2 раз уменьшаются потери в тепловых сетях при переходе с 4-трубной системы теплоснабжения на 2-трубную с приготовлением горячей воды в теплообменнике горячего водоснабжения ИТП. В количественном выражении экономия потерь зависит от протяженности тепловых сетей между ИТП и источником тепла (в среднем - до 15%).
4. Регуляторы перепада давления, установленные в ИТП, в автоматическом режиме балансируют потери теплоносителя между тепловыми пунктами одного микрорайона (ИТП котельной), что экономит электрическую энергию на перекачку теплоносителя циркуляционными насосами котельной до 30%.
5. Современные более надежные комплектующие теплопункта, которые не требуют постоянного обслуживания, оснащения конструкции ИТП приборами контроля, датчиками и реле, позволяют перевести обслуживание в режим мониторинга квалифицированным инженерно-техническим персоналом, потери от быстрого износа оборудования уменьшаются на 30%. Объединение тепловых пунктов системой управления и мониторинга SCADA позволяет отказаться от затрат на дежурные и контрольно-обслуживающие подразделения теплоснабжающих организаций.
6. Модернизированные в 2014 году индивидуальные тепловые пункты СП "Укринтерм" имеют дополнительную функцию применения в летний и переходной периоды альтернативного источника тепла (солнечные коллекторы, электрическая энергия и т.д.)
В состав теплового пункта входят:
3. Дополнительно до 2 раз уменьшаются потери в тепловых сетях при переходе с 4-трубной системы теплоснабжения на 2-трубную с приготовлением горячей воды в теплообменнике горячего водоснабжения ИТП. В количественном выражении экономия потерь зависит от протяженности тепловых сетей между ИТП и источником тепла (в среднем - до 15%).
4. Регуляторы перепада давления, установленные в ИТП, в автоматическом режиме балансируют потери теплоносителя между тепловыми пунктами одного микрорайона (ИТП котельной), что экономит электрическую энергию на перекачку теплоносителя циркуляционными насосами котельной до 30%.
5. Современные более надежные комплектующие теплопункта, которые не требуют постоянного обслуживания, оснащения конструкции ИТП приборами контроля, датчиками и реле, позволяют перевести обслуживание в режим мониторинга квалифицированным инженерно-техническим персоналом, потери от быстрого износа оборудования уменьшаются на 30%. Объединение тепловых пунктов системой управления и мониторинга SCADA позволяет отказаться от затрат на дежурные и контрольно-обслуживающие подразделения теплоснабжающих организаций.
6. Модернизированные в 2014 году индивидуальные тепловые пункты СП "Укринтерм" имеют дополнительную функцию применения в летний и переходной периоды альтернативного источника тепла (солнечные коллекторы, электрическая энергия и т.д.)
В состав теплового пункта входят:
- пластинчатые теплообменники паяные или разборные Swep, Alfa Laval
- циркуляционные насосы Wilo, Grundfos
- контроллеры Danfoss, Siemens
- приборы автоматического контроля и регулирования Danfoss, Siemens
- запорно-регулирующая арматура:
o краны шаровые Danfoss, Slovarm, Herz
- магнитные осветлители воды
- шкафы автоматики
- приборы учета тепла Hydrometer
- термометры, манометры ЧАО "Стеклоприбор" .
Так как индивидуальные тепловые пункты относятся к энергосберегающему оборудованию, они могут комплектоваться коммерческими узлами учета тепловой энергии.
Контроллеры шкафа автоматики и регулирования МТП не только управляют элементами теплового пункта (регуляторы, насосы, клапаны), но и имеют функциональные возможности дистанционной передачи данных о работе элементов МТП, передачи показателей тепло-, водо- и электросчетчиков.
Каждый МТП конструкторский отдел СП «Укринтерм» разрабатывает согласно проектным (объектным) данным, учитывая пожелания заказчика по выбору комплектующих, составу МТП, геометрических размеров и разбивки на элементные составляющие.
Программное обеспечение проектного отдела СП «Укринтерм» позволяет рассчитать поверхности теплообменников, потери давления в каждом элементе МТП, выбрать регулирующие клапаны и насосы и соединить их в целостный агрегат.

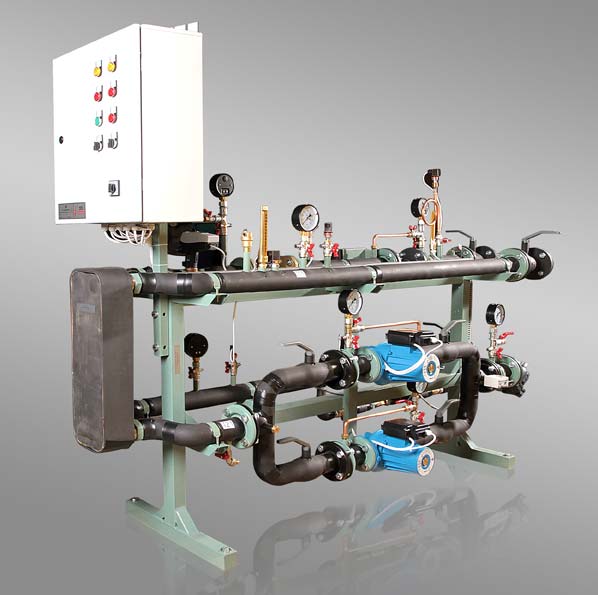

Примеры МТП производства СП "Укринтерм":
Сертификаты, патенты
Подбор оборудования
Для подбора оборудования на конкретный объект, Вам необходимо заполнить опросный лист для подбора МТП.Просим указывать свои точные координаты для того, чтобы наши специалисты могли с Вами связаться.
