Модули нагрева МН-120к конденсационные

Модули нагрева МН-120к конденсационные


Модуль МН-120к предназначен для работы в составе модульных котельных установок системы “Укринтерм” или самостоятельно (в случае выполнения всех предусмотренных для котельных установок мер защиты) для теплоснабжения производственных, жилых и общественных зданий и сооружений.
В конструкцию модуля входят 2 комплекта конденсационных теплообменников «Isothermic 7+2» производства Sermeta (Франция), газовых клапанов и вентиляторов – EBM PAPST (Германия).


Преимущества применения новых модулей конденсационного типа МН-120к:

- Безопасность и надежность. Использование более современной автоматики позволяет повысить безопасность газовой котельной, сделать ее более надежной, увеличить ресурс работы модулей. Также добавлена функция диспетчеризации –  возможность дистанционно отслеживать работу оборудования, снимать показатели, управлять работой котельной.

- Экономия газа и электроэнергии.  Увеличился КПД нового оборудования, благодаря этому срок окупаемости оборудования будет составлять 3 … 5 лет.

- Экологичесикй фактор. Применение новых горелок дало возможность снизить концентрацию вредных выбросов в 2 - 3 раза (по СО – 50 мг/м3, по NOx – 20 мг/м3)

Взаимозаменяемость. При разработке нового оборудования мы сохранили габаритно-присоединительные размеры модулей, что упрощает их замену, не требуя при этом  реконструкции существующих сетей.


Технические характеристики

 Наименование параметра   Ед.изм.   Значение
1 Номин.теплопроизводительность, ± 5 % кВт 120
2 Номинальное давление газа Па 1960
3 Номинальный расход газа при t=20°С, атм. давлении 760 мм рт. ст. Qн.р.= 8000 ккал/м3 Минимальный расход газа м3/час 13,5
4 Коэффициент полезного действия, не меньше:
      - в режиме 80 °С/60 °С
      - в режиме 50 °С/30 °С
%
96
110
5 Рабочее давление теплоносителя, не более МПа 0,45
6 Диапазон регулирования температуры тепло-носителя на выходе из модуля, не меньше °C 40 - 85
7 Температура продуктов сгорания на выходе из модуля, не меньше:
- в режиме 80 °С/60 °С
- в режиме 50 °С/30 °С
°C

60
40
8 Электрическая мощность, не более Вт 1000
9 Характеристика электропитания (напряжение/частота) В / Гц 220 / 50
10 Масса модуля, не более кг 200
11 Содержание выбросов в продуктах сгорания:
- окислы углерода CO, не более
- окислы азота NOx, не более
мг/м3
50
20

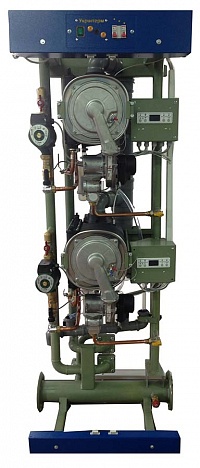

Устройство модуля нагрева МН-120к

Габаритно-присоединительные размеры модуля МН-120к

Подбор оборудования


Для подбора оборудования на конкретный объект, Вам необходимо заполнить опросный лист на модульную котельную установку системы "УКРИНТЕРМ".
Просим указывать свои точные координаты, для того, чтобы наши специалисты могли с Вами связаться.
