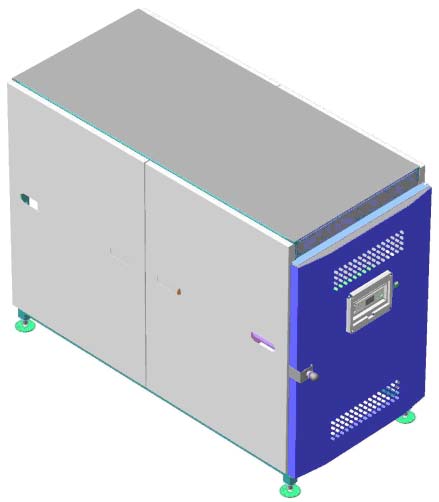

Модули нагрева МН-500/1000 конденсационные


Модули нагрева МН-500/1000 конденсационные
Продолжая ряд уже успешно работающих в Украине конденсационных модулей нагрева МН-240 и МН-500, созданных на базе теплообменников DUO 120 кВт и DUO 250 кВт производства фирмы Sermeta (Франция), "СП "Укринтерм" разработало проточный газовый водонагреватель тепловой мощностью 500 кВт на базе конденсационного теплообменника TRIO 500 кВт производства той же фирмы.
Коэффициент полезного действия:
- При работе в обычном режиме отопления ( 80/60 º С ) - 96 %
- При работе в конденсационном режиме ( 50 /30 º С ) итоговый сезонный КПД - до 110 %
- Диапазон модуляции мощности модуля - от 9 до 100 %.
Основные преимущества:
- Экономия газа до 30 % за счет конденсационной технологии и низкотемпературной системы отопления
- Гораздо меньшие по сравнению с обычными котлами (жаротрубными) весо-габаритные параметры: модуль МН 500 занимает площадь 730 × 1600 мм , при высоте 1000 мм; вес (без воды) - до 280 кг;
- Конструкция модулей МН 500 позволяет устанавливать их друг на друга по высоте и на той же площади получить модуль МН-1000 тепловой производительностью 1 МВт;
- Низкие показатели выбросов вредных веществ :
NOx < 20 мг/м3; CO < 50 мг/м3.
Основным элементом конструкции модуля является теплообменник TRIO, имеющий в своем составе две камеры сгорания с трубчатыми горелками и одну конденсационную камеру, в которой осуществляется собственно процесс конденсации воды из продуктов сгорания, за счет чего извлекается дополнительное, так называемое «скрытое» тепло, и обеспечивается повышенный сравнительно с обычными котлами КПД.

Используется технология горения «премикс» – в горелки модуля с помощью вентилятора с переменным числом оборотов подается готовая смесь газ -воздух в оптимальной для горения пропорции.
Это обеспечивается с помощью установленного перед вентилятором специального газового клапана с соплом Вентури.
В зависимости от необходимой текущей тепловой мощности система управления модуля меняет производительность вентилятора, соответственно изменяется расход топливной смеси, поддерживая таким образом оптимальную на данный момент тепловую мощность .
Конструктивно данный модуль вписывается в существующие котельные установки с давно выпускаемыми модулями нагрева серии МН, заменяя и по мощности, и по габаритно-присоединительным размерам 4 модуля МН120 или МН120эко, что позволяет легко модернизировать существующие котельные установки.
Конструктивно данный модуль вписывается в существующие котельные установки с давно выпускаемыми модулями нагрева серии МН, заменяя и по мощности, и по габаритно-присоединительным размерам 4 модуля МН120 или МН120эко, что позволяет легко модернизировать существующие котельные установки.
Котельное оборудование Укринтерм работает на природном газе низкого давления.
Технические характеристики
Наименование | Единица измерения | Значение |
Номинальная теплопроизводительность, ±5% | кВт | 500 |
Коэффициент полезного действия, не меньше
- в обычном режиме (80°С/60°С) - в конденсационном режиме(50°/30°С) | % |
96 110 |
Тип газа | - | Природный |
Номинальное давление газа | Па | 1960 |
Номинальный расход газа при t=20 °С, атм. давл. 760 мм рт. ст., Qн. р.= 8000 кКал/м3 | куб.м./час | 56 |
Максимальное рабочее давление теплоносителя | МПа (бар) | 0,6 (6) |
Максимальная температура теплоносителя | °C | 90 |
Диапазон регулирования температуры теплоносителя на выходе из модуля, не меньше | °C | 40-85 |
Температура продуктов сгорания на выходе из модуля, не менее>
- в обычном режиме (80°С/60°С) - в конденсационном режиме(50°/30°С) | °C |
60 40 |
Характеристика электропитания (напряжение/частота) | В/Гц | 220+10%-15%/50-1 |
Максимальная электрическая мощность | Вт | 1000 |
Содержание в продуктах сгорания, не более:
- оксиды углерода СО - оксиды азота NOx | мг/м3 |
50 20 |
Масса | кг | 300 |
Габаритные размеры, не более
высота ширина глубина | мм |
1110 725 1545 |
Сертификаты, патенты
Подбор оборудования
Для подбора оборудования на конкретный объект, Вам необходимо заполнить опросный лист на модульную котельную установку системы "УКРИНТЕРМ".Просим указывать свои точные координаты, для того, чтобы наши специалисты могли с Вами связаться..
