Котлы твердотопливные "Укринтерм-12..30 Т"

Котлы твердотопливные "Укринтерм-12..30 Т"


Котлы отопительные водогрейные твердотопливные стальные бытовые «Укринтерм-24Т» предназначены для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового значения, оборудованных системами отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя.





ВНИМАНИЕ! С 27.11.2015 года по 20.01.2016 года Укринтерм распродает твердотопливные котлы по акционным ценам...

С мая 2015 г. "СП "Укринтерм"" выпускает новые модели твердотопливных котлов "Укринтерм-12Т", "Укринтерм-18Т" и "Укринтерм-30Т".




Строение котла

  1. Теплообменник
  2. Камера сгорания
  3. Дымоход
  4. Шибер дымохода
  5. Шибер регулирования воздуха
  6. Камера поддувала (зольник)
  7. Люк загрузочный
  8. Люк выгребной (удаление пепла)
  9. Патрубок подачи
  10. Патрубок обратный
  11. Слой теплоизоляции
  12. Решетка колосниковая
  13. Гильза термометра
  14. Регулятор температуры

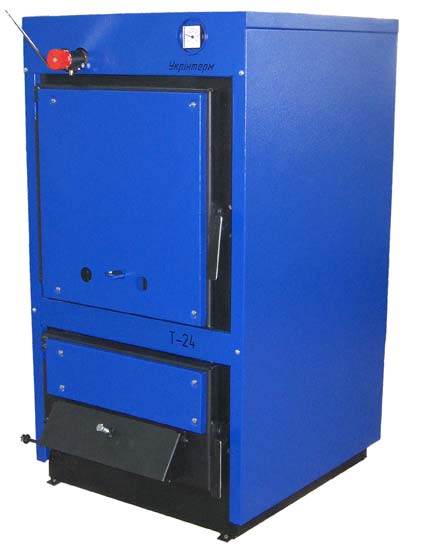

Котел выполнен в виде шкафа прямоугольной формы, который устанавливается на полу и состоит из следующих основных частей:

конвективно-контактного стального теплообменника с камерой сгорания (топкой), которая охлаждается водой,
дымохода с шибером газохода поворотным,
камеры поддувала 6, которая одновременно выполняет функцию камеры накопления пепла (зольника)
и кожуха декоративного, который изготовлен из стали и покрытый порошковой краской.
На передней стороне котла расположены люки с дверьми: для загрузки топлива, выгребной (для шурования топлива и удаления шлаков) и для удаления пепла.
На задней стороне котла находятся: дымоход с поворотным шибером, патрубок обратный.

Принцип работы котла

Вода из системы отопления поступает в котел через патрубок обратный, растекается по всем внутренним полостям теплообменника и вдоль его металлической стенки, отбирает тепло из топлива, которое горит (контактным и радиационным способами в топке) и газообразных продуктов сгорания (конвективным способом в остальных частях теплообменника).
Нагретая вода через патрубок подачи поступает в систему теплоснабжения.
Подачу воздуха для горения в необходимом количестве обеспечивает регулятор температуры, который с помощью тяги-цепочки закрывает/открывает дверцы поддувала, регулируя тем самым интенсивность горения топлива и, соответственно, поддерживая заданную температуру котловой воды.

Технические характеристики

Наименование параметра

Значение

1. Вид топлива

Дрова, уголь

2. Номинальная теплопроизводительность, кВт

12

18

24

30

3. Размер топки, мм

- длина (глубина)

- ширина

- высота

360

320

520

520

320

520

520

400

520

635

400

520

4. Объем топки, л

60

87

108

132

5. Температура воды

- на выходе из котла, не более

- на входе в котел, не меньше

90

65

6. Номинальный расход топлива, кг/ч

- дрова (10000 МДж/кг, W=30%)

- уголь (20500 МДж/кг,)

23

10

34

15

45

20

56

25

7. Коэффициент полезного действия, %, не ниже

- дрова (10000 МДж/кг, W=30%)

- уголь (20500 МДж/кг)

76

84

8. Рабочее давление теплоносителя, МПа (бар), не больше

0,2 (2)

9. Температура дымовых газов, не меньше

140

10. Продолжительность рабочего цикла, ч

2-10

11. Вес (без воды), кг, не более180215235265
12. Объем воды в котле, л6585115135
Примечание – пример обозначения исполнения котла с теплопроизводительностью 18 кВт: котел «Укринтерм-18Т»


Габаритно-присоединительные размеры котла
