Модули нагрева МН-240

Модули нагрева МН-240

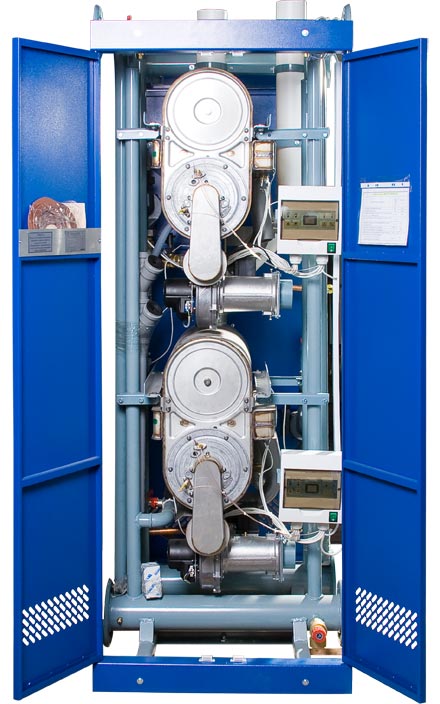

Модули нагрева МН-240 — проточные безынерционные газовые аппараты (водонагреватели) в шкафном исполнении, с принудительной циркуляцией теплоносителя, предназначены для теплоснабжения производственных, жилых и общественных зданий и сооружений.
В модуле МН-240 использованы термоблоки, каждый из которых включает в себя камеру сгорания, теплообменник, состоящий из ряда параллельно подключенных спиралевидных элементов из нержавеющей стали, и газогорелочное устройство, включающее трубчатую горелку, на которую при помощи вентилятора подается предварительно приготовленная в нужной для полноценного горения пропорции смесь "газ-воздух".
Использование такой технологии горения ("премикс") позволяет существенно снизить содержание вредных веществ в продуктах сгорания и повысить КПД.

В зависимости от требуемой мгновенной тепловой мощности вентилятор может изменять частоту вращения, обеспечивая таким образом модуляцию пламени в пределах от 20 % до 100 % тепловой мощности.
В камере сгорания теплоноситель, который подается в теплообменник, сначала предварительно обменивается теплотой с выходящими продуктами сгорания, при этом содержащаяся в продуктах сгорания влага конденсируется, выделяя дополнительное, так называемое, "скрытое" тепло.
Использование этого эффекта (так называемого конденсационного режима) также существенно повышает КПД.

Конструктивно данный модуль вписывается в существующие котельные установки с давно выпускаемыми модулями нагрева серии МН, заменяя и по мощности, и по габаритно-присоединительным размерам пару модулей МН120 или МН120эко, что позволяет легко модернизировать существующие котельные установки.


 Котельное оборудование Укринтерм работает на природном газе низкого давления.

Внимание!  Новый проект гибридной крышной котельной, в составе которой применены модули нагрева конденсационного типа МН-240 и тепловые насосы "воздух-вода", запущен в г.Чернигов!

Технические характеристики

Наименование Единица измерения Значение
Номинальная теплопроизводительность, ±5% кВт 240
Коэффициент полезного действия, не меньше
- в обычном режиме (80°С/60°С)
- в конденсационном режиме(50°/30°С)
%
97
103
Тип газа - Природный
Номинальное давление газа Па 1960
Номинальный расход газа при t=20 °С, атм. давл. 760 мм рт. ст., Qн. р.= 8000 кКал/м3 куб.м./час 26,5
Максимальное рабочее давление теплоносителя МПа (бар) 0,6 (6)
Максимальная температура теплоносителя °C 90
Диапазон регулирования температуры теплоносителя на выходе из модуля, не меньше °C 40-85
Температура продуктов сгорания на выходе из модуля, не менее>
- в обычном режиме (80°С/60°С)
- в конденсационном режиме(50°/30°С)
°C

60
40
Характеристика электропитания (напряжение/частота) В/Гц 220+10%-15%/50-1
Максимальная электрическая мощность Вт 1000
Содержание в продуктах сгорания, не более:
- оксиды углерода СО
- оксиды азота NOx
мг/м3

50
15
Масса кг 210


Модули нагрева МН-240 - устройство
Модули нагрева МН-240 - схема работы
Модули нагрева МН-240 - габаритно-присоединительные размеры

Сертификаты, патенты

Подбор оборудования

Для подбора оборудования на конкретный объект, Вам необходимо заполнить опросный лист на модульную котельную установку системы "УКРИНТЕРМ".
Просим указывать свои точные координаты, для того, чтобы наши специалисты могли с Вами связаться.
