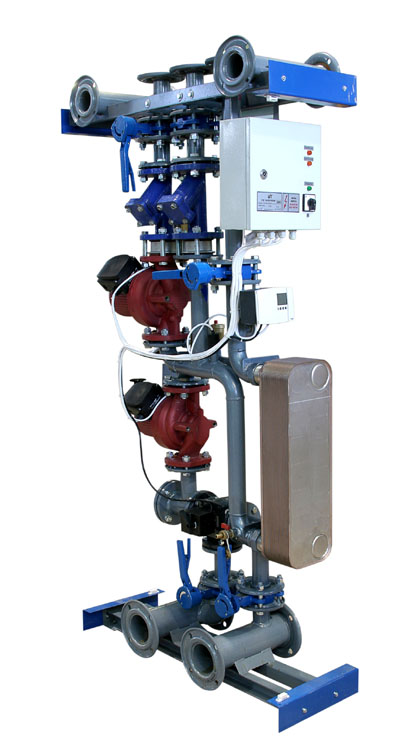

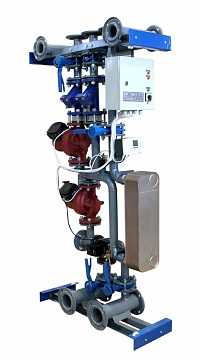

Модули приготовления горячей воды МГВ

Модули приготовления горячей воды МГВ


Модули приготовления горячей воды МГВ предназначены для производства воды для ГВС (горячего водоснабжения).
В состав конструкции модуля входит теплообменник, по первичному контуру которого циркулирует горячая вода, нагретая в модулях нагрева котельной установки.
Эта вода передает свое тепло воде, циркулирующей по вторичному контуру теплообменника, которая затем идет потребителю.
На вход вторичного контура подается вода из водопровода, а также “возвратная” вода из системы ГВС. Каждый контур модуля имеет свой циркуляционный насос.
В первичном контуре установлен насос, управляемый частотным преобразователем, изменяющим скорость вращения насоса в зависимости от состояния датчика температуры, установленного на трубе, подающей приготовленную горячую воду потребителю (Т3). Таким образом, заданная температура горячей воды поддерживается за счет изменения скорости прохождения греющей воды в первичном контуре теплообменника.

Шкаф управления модуля МГВ обеспечивает работу модуля в следующих режимах:

режим "Комфорт": непрерывная подача воды в диапазоне температур 40 - 60°С;

режим "Лето": вода в диапазоне температур 40 - 60°С подается потребителю только в определенные промежутки времени.
Для обеспечения летнего режима необходимо запрограммировать недельный таймер.

режим "Зима": модуль работает круглосуточно.
При этом модуль обеспечивает два подрежима: "комфорт" и "эконом".

В подрежиме "Комфорт" непрерывно подается вода с температурой в диапазоне 40 - 60°С.

Подрежим "Эконом" используется, когда есть вероятность промерзания контура ГВС либо для получения хозтехнической воды пониженной температуры.
Настройки температур и времени перехода в каждый подрежим устанавливаются с помощью недельного таймера.

На заводе модуль настроен на работу в режиме "Зима":
- температура нагрева воды в режиме "комфорт" - 40-60°С;
- температура нагрева воды в режиме "эконом" - 40°С.

Время работы модуля:
- режим "комфорт": с 6-00 до 24-00;
- режим "эконом": с 24-00 до 6-00.

Технические характеристики

Наименование Единица измерения МГВ 2П МГВ 3П МГВ 4П МГВ 5П МГВ 6П
Производительность горячей воды л/мин. 100 150 200 220 250
Перепад температуры воды на входе и выходе вторичного контура, Dt, не менее °С 35
Максимальная температура горячей воды °С 55
Номинальное напряжение питания переменного тока частотой 50 Гц (+38В,-57В) В 380
Максимальная потребляемая мощность кВт 1,3 1,3 1,6 1,6 2,0
Максимальное рабочее давление теплоносителя МПа (бар) 0,63 (6,3)
Габаритные размеры:
- высота мм 1950
- ширина мм 355
- глубина мм 1005
Масса, не более кг 260 270 280 290 300


Модули приготовления горячей воды МГВ - устройство
Модули приготовления горячей воды МГВ - габаритно-присоединительные размеры

Подбор оборудования

Для подбора оборудования на конкретный объект, Вам необходимо заполнить опросный лист на модульную котельную установку системы "УКРИНТЕРМ".
Просим указывать свои точные координаты, для того, чтобы наши специалисты могли с Вами связаться.
