Модули нагрева МН Эко

Модули нагрева МН Эко

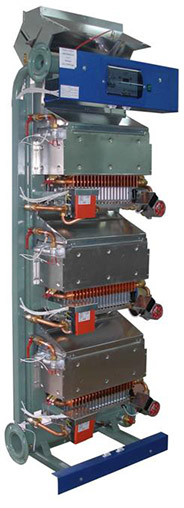

Модули нагрева — проточные безынерционные газовые аппараты (водонагреватели) в шкафном исполнении, осуществляющие нагрев воды в системе отопления.

Выпускаются модули МН80эко, МН100эко и МН120эко (цифры в обозначении указывают номинальную теплопроизводительность).

В модулях нагрева серии МН эко использованы специальная горелка, новый теплообменник, что позволило увеличить тепловую мощность, коэффициент полезного действия, а также существенно снизить выбросы вредных веществ в окружающую среду.

Котельное оборудование Укринтерм работает на природном газе низкого давления.

Внимание! Новое оборудование!

СП "Укринтерм" приступает к производству новых модулей нагрева МН 120 Еко М с модуляционным газовым клапаном.


Причина разработки:

  1. Улучшение качественного регулирования температуры на выходе модуля (модуляция от 24 кВт до 120 кВт)
  2. Повышение надежности работы модуля нагрева
  3. Возможность управления и снятия информации дистанционно (проводная, беспроводная, Интернет)


Достоинства нового модуля нагрева МН 120 Еко М с модуляционными газовыми клапанами:

  1. Повышенная надежность модуля: каждый нагревательный элемент работает автономно Основные задачи "верхнего" блока управления - это задание уставки температуры и индикация режима работы/аварии модуля При выходе из строя "верхнего" блока модуль продолжает работать по уставке, которая была заданна ранее
  2. За счет наличия модуляции горелки, модуль стабильнее работает при малых расходах теплоносителя в коллекторе и при высоких температурах (90°С) на выходе модуля.
  3. Контроль и регулировка температуры осуществляется по "обратке" в коллекторе с одновременным контролем температуры "подачи" с элементарного теплообменника.
  4. Возможность доступа к управлению блоками Honeywell позволяет организовать управление и контроль модуля через различные существующие каналы связи (Николаев, "Диспетчер-III")


Особенности внедрения модуля МН 120 Еко М с модуляционным газовым клапаном:

  • Необходимость изменения в существующей конструкции модуля нагрева (установка датчиков температуры на входе модуля, изменения конструкции газовой трубки)
  • Расширения ассортимента запасных частей (газовый клапан, блок управления газовым клапаном)
  • Необходимость обучения персонала работе с новым интерфейсом

Технические характеристики

Наименование Единица измерения Значение для
МН80 эко МН100 эко МН120 эко
Номинальная теплопроизводительность кВт 80 100 120
Коэффициент полезного действия % 92
Тип газа - Природный
Номинальное давление газа Па 1960
Максимальный расход газа при t=20 °С, атм. давл. 760 мм рт. ст., Qн. р.= 8000 кКал/м3 куб.м./час 9,4 11,6 14,0
Максимальное рабочее давление теплоносителя МПа (бар) 0,6 (6)
Максимальная температура теплоносителя °C 95
Температура продуктов сгорания на выходе из модуля, не менее> °C 110
Характеристика электропитания В/Гц 220+10%-15%/50-1
Максимальная электрическая мощность Вт 300 400 400
Содержание в продуктах сгорания, не более:
- оксиды углерода СО
- оксиды азота NOx
мг/м3

40
20
Габаритные размеры:
- высота мм 1697 2200 2200
- ширина мм 711
- глубина мм 500
Масса кг 145 170 170


Модули нагрева МН - устройство
Презентационный видеоролик

Сертификаты, патенты

Подбор оборудования

Для подбора оборудования на конкретный объект, Вам необходимо заполнить опросный лист на модульную котельную установку системы "УКРИНТЕРМ".
Просим указывать свои точные координаты, для того, чтобы наши специалисты могли с Вами связаться.

Рекламная продукция

Рекламная листовка Модули нагрева МН Эко

Каталог запасных частей модулей нагрева МН120 и МН120Эко.
Каталог запасных частей модулей нагрева МН120М.
Паспорт Модули нагрева МН Эко М
